География · 6 класс · Интерактивный конспект

§ 2. План местности. Условные знаки. Масштаб

Превратим участок местности в понятный чертёж и научимся измерять по нему расстояния.

Почему маленький рисунок может рассказать о большом участке местности?
1 : 10 000
В одном сантиметре — сто метров

Наблюдаем · сравниваем · объясняем

✦ Открыть модель
Попробуйте сами

Масштаб и расстояние

Изменяйте параметры и наблюдайте результат. Затем выполните задание под моделью.

Задание исследователя

Покажите 300 м при масштабе 1 : 5 000.

Учебная модель: формы, размеры и ход процессов упрощены. Числовые примеры не являются прогнозом или результатом измерений в реальном времени.

Разбираемся в теме

Основные пункты параграфа

1

Взгляд сверху

План — уменьшенное изображение небольшого участка местности сверху, выполненное условными знаками.

Фотография

Показывает внешний вид объектов. На обычном снимке размеры зависят от удалённости, а часть объектов закрыта другими.

План

Передаёт расположение объектов в масштабе. Участок настолько мал, что кривизной Земли можно пренебречь.

Планы помогают найти здания, дороги, водоёмы и растительность. Север обычно показан стрелкой; если её нет, на стандартном плане он находится сверху.

Главная мысль: План передаёт взаимное расположение объектов небольшого участка.
2

Язык условных знаков

Чтобы прочитать план, сверяйте обозначения с легендой.

Вид знакаЧто показываетПример
ПлощаднойОбъект занимает площадьЛес, луг, озеро
ЛинейныйПротяжённый узкий объектДорога, ручей
ВнемасштабныйМаленький объект, размер которого нельзя передатьКолодец, отдельное дерево
ПояснительныйСвойство или численную характеристикуНазвание, высота, порода деревьев

Цвет тоже несёт смысл

Воду часто изображают синим, растительность — зелёным, рельеф — коричневым. Точное значение всегда уточняют в легенде.

Главная мысль: Знаки заменяют реальные объекты, а легенда объясняет их значение.
3

Три записи масштаба

Масштаб показывает, во сколько раз расстояния уменьшены.

Численный: 1 : 10 000

Одна единица на плане соответствует 10 000 таким же единицам на местности. 1 см = 10 000 см = 100 м.

Именованный: в 1 см 100 м

Та же зависимость записана словами. Она удобна для быстрого расчёта.

Линейный: мерная полоска

Расстояние сравнивают с делениями шкалы. Подписи показывают реальные метры или километры.

Крупнее — значит подробнее

Масштаб 1 : 1 000 крупнее, чем 1 : 10 000: уменьшение меньше. Один и тот же участок займёт больше места.

Главная мысль: В численном масштабе обе части отношения записаны в одинаковых единицах.
4

Измеряем расстояние

Сначала разберитесь с единицами, затем выполняйте действие.

  1. Прочитайте масштаб

    При 1 : 5 000 один сантиметр соответствует 50 м.

  2. Измерьте отрезок

    Пусть между двумя точками на плане 4 см.

  3. Найдите расстояние

    4 × 50 = 200 м. Обратная задача: 300 м : 50 м/см = 6 см на плане.

Подумайте и объясните

Какова длина пути, если на плане масштаба 1 : 10 000 он занимает 7,5 см? Ответ: 750 м. Извилистый путь измеряют по его изгибам, а не прямой между концами.

Главная мысль: Реальное расстояние равно длине на плане, умноженной на величину масштаба.

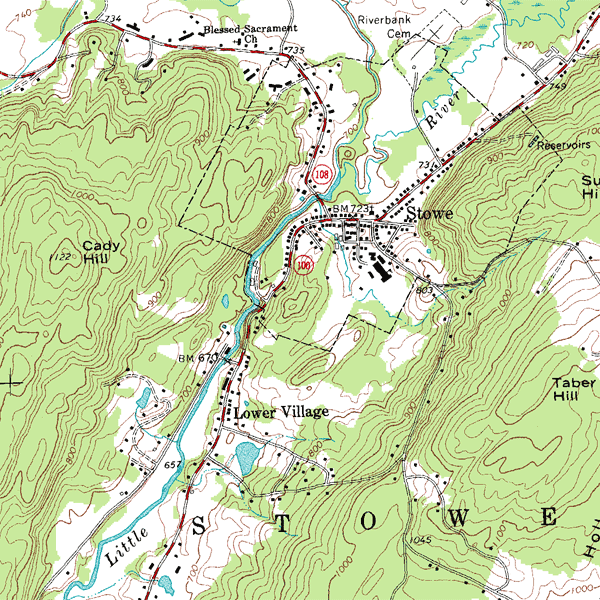

Фрагмент топографической карты Стоу, США
Фрагмент топографической карты Стоу, США

На топографической карте видны условные знаки и горизонтали. Компас используют для ориентирования карты на местности.

USGS · Общественное достояние · Источник изображения
Компас с визирным зеркалом
Компас с визирным зеркалом

На топографической карте видны условные знаки и горизонтали. Компас используют для ориентирования карты на местности.

Rob Cowie · Общественное достояние · Источник изображения
Подведём итог

Главное — в четырёх шагах

Коротко о том, что важно запомнить

01

Взгляд сверху

План передаёт взаимное расположение объектов небольшого участка.

02

Язык условных знаков

Знаки заменяют реальные объекты, а легенда объясняет их значение.

03

Три записи масштаба

В численном масштабе обе части отношения записаны в одинаковых единицах.

04

Измеряем расстояние

Реальное расстояние равно длине на плане, умноженной на величину масштаба.

05

Приводим единицы

В численном масштабе сравнивают одинаковые единицы: 1 : 10 000 означает 100 м на местности в 1 см плана.

06

Изгибы входят в длину

Длину извилистой дороги измеряют вдоль её пути; прямая между концами даёт другую величину.

Проверьте понимание

Почему маленький рисунок может рассказать о большом участке местности?

Самопроверка

Тест: 10 вопросов

Один верный ответ в каждом вопросе. За ответ — 0,5 балла.

1Что изображает план местности?
2Где узнают значение знаков?
3Какой знак подходит для лесного массива?
4Дорогу обычно передают знаком…
5Что означает 1 : 1 000?
6В 1 см — 200 м. Каков численный масштаб?
7Какой масштаб крупнее?
8На плане 3 см, в 1 см 50 м. Каково расстояние?
9Как измерить длину извилистой дороги?
10600 м при масштабе в 1 см 100 м займут…
