§ 37. Электрический ток в полупроводниках. Собственная и примесная проводимости полупроводников

Полупроводники проводят ток хуже металлов, но лучше диэлектриков, а их сопротивление резко падает при нагревании и освещении. Благодаря этим свойствам на них работают датчики, диоды, транзисторы и светодиоды.

Объясняющая модельСхемы и примеры10 вопросов с разбором
Главный вопрос

Почему сопротивление полупроводника уменьшается при нагревании и освещении и как его меняют примеси?

Наблюдаем и объясняем

Нагреваем и освещаем полупроводник

Нагревай полупроводник и меняй освещённость его поверхности. Следи за показаниями миллиамперметра и числом свободных электронов и дырок в кристалле.

20 °C

Напряжение U = 4,5 В. Числа условны, но порядок соответствует типичному полупроводниковому терморезистору: при нагревании от 20 до 100 °C его сопротивление уменьшается примерно в 13 раз. Число нарисованных носителей показывает тенденцию.

01

Сопротивление полупроводников, температура и освещённость

Удельное сопротивление полупроводников находится в пределах от 10⁻⁶ до 10⁸ Ом·м (при T = 300 К) — во много раз меньше, чем у диэлектриков, но существенно больше, чем у металлов. К полупроводникам относят ряд химических элементов (бор, углерод, кремний, германий, фосфор, мышьяк, сурьма, сера, селен, теллур и др.), множество оксидов и сульфидов металлов и другие соединения.

Соберём цепь из источника тока, полупроводника и миллиамперметра. При нагревании полупроводника сила тока возрастает: в отличие от металлов, сопротивление полупроводников резко убывает при увеличении температуры. Если менять освещённость поверхности полупроводника, показания миллиамперметра тоже меняются: при освещении сопротивление уменьшается. Сопротивление полупроводника меняется и при введении небольшого количества примесей.

Нагревание

сопротивление резко уменьшается

Освещение

сопротивление уменьшается

Примеси

малая добавка сильно меняет проводимость

Сопротивление полупроводника можно уменьшить, нагревая его или освещая его поверхность.

Медный провод и полупроводник нагрели. Как изменится сила тока в каждой цепи при том же напряжении?

В цепи с медью ток уменьшится: сопротивление металла при нагревании растёт. В цепи с полупроводником ток увеличится: его сопротивление при нагревании резко падает.

02

Природа тока в полупроводниках. Собственная проводимость

При прохождении тока в полупроводниках, как и в металлах, химических изменений не происходит, значит, свободные носители заряда в них — электроны. Рассмотрим кристалл германия Ge: его атомы четырёхвалентны, и каждый атом связан с четырьмя соседними ковалентными связями — по одному валентному электрону от каждого атома. При температуре, близкой к абсолютному нулю, связи прочны, свободных электронов нет, и германий — диэлектрик.

При нагревании или облучении часть электронов получает энергию, достаточную, чтобы покинуть атомы и стать свободными. Атом, потерявший электрон, становится положительным ионом, а в ковалентной связи образуется вакантное место с недостающим электроном — дырка. Дырки считают подвижными носителями положительного заряда, равного по модулю заряду электрона. Во внешнем поле свободные электроны движутся против напряжённости E⃗, а дырки — по направлению E⃗. Проводимость, обусловленную движением свободных электронов и дырок в чистом полупроводнике, называют собственной проводимостью.

Носители заряда в чистом полупроводнике
НосительЗарядДвижение во внешнем поле
Свободный электронотрицательный, −eпротив направления E⃗
Дыркаположительный, по модулю равен eпо направлению E⃗

Электрический ток в полупроводниках — упорядоченное движение свободных электронов и дырок.

Существует ли дырка как отдельная положительная частица?

Нет. Движение дырки — это «эстафетное» перемещение электронов по вакантным местам от атома к атому. Но представление о дырке как о положительном носителе — хорошая физическая модель для объяснения тока.

Светодиод

Полупроводниковый прибор, который преобразует электрическую энергию непосредственно в световое излучение. Светодиоды стоят в фонариках, экранах телефонов и уличных светильниках.

Mister rf · CC BY-SA 4.0 · Источник. Без изменений.

Жорес Иванович Алфёров (1930–2019)

Физик, уроженец Витебска, лауреат Нобелевской премии по физике 2000 г. за исследование полупроводниковых гетероструктур — основы лазерных диодов и быстрых транзисторов.

Рустем Кадыров · CC BY 4.0 · Источник. Без изменений.

03

Примесная проводимость полупроводников

Проводимость, обусловленную наличием примесей в полупроводнике, называют примесной проводимостью. Если в германий ввести мышьяк As (валентность 5), четыре его валентных электрона образуют связи с соседними атомами германия, а пятые электроны свободно перемещаются почти как в металле. Проводимость становится преимущественно электронной; дырки — неосновные носители. Такие полупроводники называют электронными, или полупроводниками n-типа (от лат. negativ — отрицательный).

Если ввести индий In (валентность 3), его электроны образуют связи лишь с тремя соседними атомами германия; одна связь остаётся незаполненной — возникает дырка. Проводимость становится преимущественно дырочной, а свободные электроны — неосновные носители. Такие полупроводники называют дырочными, или полупроводниками p-типа (от лат. positiv — положительный).

Примеси в германии
ПримесьВалентностьТип полупроводникаОсновные носители
Мышьяк As5n-тип (электронный)свободные электроны
Индий In3p-тип (дырочный)дырки

Примесь с валентностью 5 даёт полупроводник n-типа с электронной проводимостью, примесь с валентностью 3 — полупроводник p-типа с дырочной проводимостью.

Почему в германии с примесью мышьяка всё равно есть дырки?

Часть ковалентных связей между атомами германия разрывается и без примеси — это собственная проводимость. Но таких дырок мало по сравнению со свободными электронами от мышьяка, поэтому они неосновные носители.

04

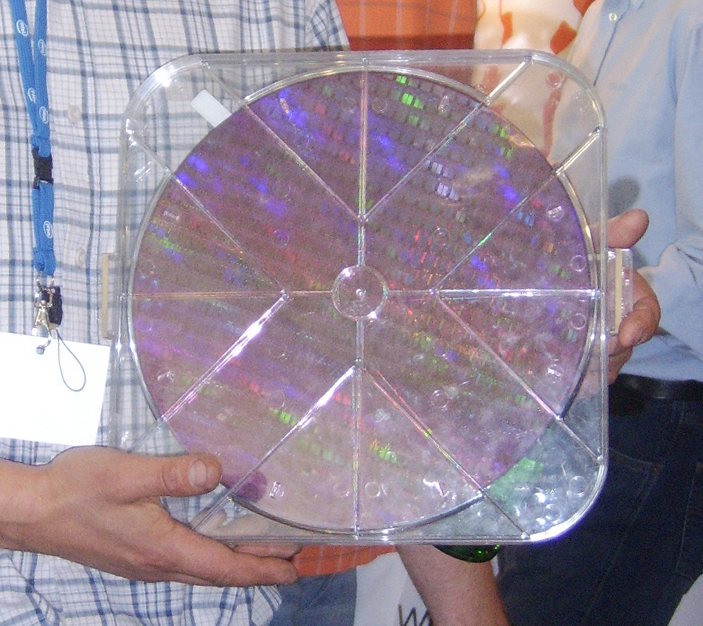

Техническое применение полупроводников

Приборы, работа которых основана на изменении сопротивления полупроводника с температурой, называют терморезисторами (термисторами). Их используют для защиты телефонных линий от токовых перегрузок, в пускозащитных реле компрессоров холодильников, для поджига люминесцентных ламп, в тепловентиляторах и сушилках для обуви. Приборы, сопротивление которых меняется при изменении освещённости, называют фоторезисторами: они регистрируют слабые потоки света, считают и сортируют продукцию, контролируют подачу листов бумаги в печатную машину.

Полупроводниковые диоды — основные элементы выпрямителей переменного тока и детекторов сигналов; фотодиоды превращают энергию излучения в электрическую. Транзистор — прибор для усиления, генерации, преобразования и коммутации сигналов. Светодиод — полупроводниковый прибор, преобразующий электрическую энергию непосредственно в световое излучение; из светодиодов делают, например, уличные светильники.

Терморезистор

сопротивление зависит от температуры

Фоторезистор

сопротивление зависит от освещённости

Диод, транзистор, светодиод

выпрямление, усиление сигналов, свет

Свойства полупроводников используют в терморезисторах, фоторезисторах, диодах, транзисторах и светодиодах.

Фоторезистор считает детали на ленте конвейера. Каким свойством полупроводника это объясняется?

Деталь заслоняет свет, освещённость фоторезистора падает, его сопротивление растёт, и ток в цепи уменьшается. Каждый такой «провал» тока прибор считает как одну деталь.

Тренажёр

n-тип или p-тип?

Определи по валентности примеси тип полупроводника и реши задачи на свойства полупроводниковых приборов.

Думаем как физики

Разберите ситуацию

Для терморезистора при двух температурах получены прямые зависимости I(U): прямая 1 проходит через точку (6 В; 6 А), прямая 2 — через точку (3 В; 6 А). Какая прямая соответствует более низкой температуре? Найдите сопротивление при более высокой температуре.

Сверить рассуждение

R₁ = 6 В / 6 А = 1 Ом, R₂ = 3 В / 6 А = 0,5 Ом. Сопротивление полупроводника при нагревании уменьшается, значит, прямая 1 (большее R) — более низкая температура. При более высокой температуре R = 0,5 Ом.

Почему полупроводниковые приборы (например, процессор компьютера) нельзя сильно перегревать?

Сверить рассуждение

Свойства прибора задают примеси: в n- и p-областях основными носителями служат электроны или дырки от примесей. При сильном нагреве разрывается очень много ковалентных связей, и собственная проводимость начинает преобладать над примесной — разница между n- и p-областями пропадает, и прибор перестаёт правильно работать.

Почему светодиодная лампа даёт столько же света, что и лампа накаливания, потребляя в несколько раз меньше энергии?

Сверить рассуждение

В лампе накаливания электрическая энергия сначала превращается во внутреннюю энергию нити, и лишь малая её часть излучается как видимый свет, а остальное — теплота. Светодиод преобразует электрическую энергию непосредственно в световое излучение, поэтому на нагревание тратится гораздо меньше.

Соберём главное

Шесть выводов

01Сопротивление полупроводника можно уменьшить, нагревая его или освещая его поверхность.
02Электрический ток в полупроводниках — упорядоченное движение свободных электронов и дырок.
03Примесь с валентностью 5 даёт полупроводник n-типа с электронной проводимостью, примесь с валентностью 3 — полупроводник p-типа с дырочной проводимостью.
04Свойства полупроводников используют в терморезисторах, фоторезисторах, диодах, транзисторах и светодиодах.
05Свободные электроны движутся против напряжённости E⃗ поля, дырки — по направлению E⃗; вместе они создают ток в одном направлении.
06В полупроводнике n-типа основные носители — свободные электроны, в полупроводнике p-типа — дырки.
Тест · 10 вопросовОдин правильный ответ в каждом вопросе

Сначала изучи модель и конспект. За каждый верный ответ — 1 балл, максимум — 10. После проверки откроются пояснения.

1. Как удельное сопротивление полупроводников соотносится с удельным сопротивлением металлов и диэлектриков?
2. Полупроводник в цепи с миллиамперметром нагревают. Как меняются показания прибора?
3. Как меняется сопротивление полупроводника при освещении его поверхности?
4. Какие частицы создают ток в чистом полупроводнике?
5. Каким веществом является чистый германий при температуре, близкой к абсолютному нулю?
6. Что называют дыркой в полупроводнике?
7. Как движутся дырки в полупроводнике во внешнем электрическом поле?
8. В германий ввели небольшое количество мышьяка (валентность 5). Какой полупроводник получится?
9. В германий ввели небольшое количество индия (валентность 3). Что является основными носителями заряда?
10. Как называют приборы, сопротивление которых зависит от освещённости?
