§ 10. Производство, передача и потребление электрической энергии

Жизнь современного общества невозможно представить без электроэнергии. Где и как она вырабатывается и как попадает в наши дома?

Объясняющая модельСхемы и примеры10 вопросов с разбором
Главный вопрос

Почему электроэнергию от электростанции к городу передают при напряжении в сотни тысяч вольт, а в розетке — всего 220 В?

Наблюдаем и объясняем

Почему линиям нужно высокое напряжение

Повышай напряжение в линии при той же передаваемой мощности и меняй сопротивление проводов. Сравни силу тока и потери на нагревание.

10 кВ
10 Ом

Учебная модель: передаваемая мощность 100 кВт, сила тока I = P/U, потери на нагревание проводов Pпот = I²R (I — действующее значение, I²R = I₀²R/2).

01

Производство электроэнергии

Благодаря открытию явления электромагнитной индукции и изобретению генераторов электрического тока появилась возможность превращать механическую энергию в электрическую. Электрическая энергия вырабатывается на электростанциях.

В зависимости от вида используемого источника энергии современные электростанции делятся на тепловые (ТЭС), атомные (АЭС) и гидроэлектростанции (ГЭС). ТЭС используют теплоту, получаемую при сжигании угля, нефти, мазута, природного газа и других горючих ископаемых (КПД η ≈ 40 %). ГЭС используют энергию движущейся воды рек, водохранилищ и иных водных потоков (η = 90–93 %). АЭС работают на энергии, выделяющейся при делении ядер урана и плутония (η ≈ 33–37 %).

Источник энергии

Топливо, ядерное топливо или движущаяся вода

Турбина и генератор

Механическая энергия → электрическая

Линия электропередачи

Энергия доставляется потребителю

Электроэнергию вырабатывают на тепловых, атомных и гидроэлектростанциях генераторы, преобразующие механическую энергию в электрическую.

Что общего у ТЭС, АЭС и ГЭС, если источники энергии у них разные?

На всех трёх станциях турбина вращает ротор генератора переменного тока, и в его обмотках по закону электромагнитной индукции возникает ЭДС. Различается лишь то, что вращает турбину: пар, нагретый сгоранием топлива или делением ядер, или падающая вода.

02

Потери энергии в линиях передачи

Электроэнергию, выработанную на электростанции, нужно доставить потребителю. К крупным промышленным центрам и городам её чаще всего передают по проводным линиям передач — это надёжный и сравнительно недорогой способ.

В соответствии с законом Джоуля — Ленца потери на нагревание проводов в единицу времени составляют P = Q/Δt = I₀²R/2, где I₀ — амплитудное значение силы тока в линии, R — сопротивление проводов. Этих потерь нельзя избежать, но их можно уменьшить: нужно уменьшить сопротивление линии или силу тока в ней.

Уменьшить сопротивление R = ρl/S можно, например, увеличением поперечного сечения проводов, а это сильно увеличивает их массу, т. е. материальные затраты. Уменьшение силы тока в n раз снижает тепловые потери в n² раз, поэтому электроэнергию эффективнее всего передавать при наименьшей силе тока.

Тепловые потери

P = Q/Δt = I₀²R/2

Сопротивление проводов

R = ρl/S

Ток меньше в n раз

Потери меньше в n² раз

Потери на нагревание проводов пропорциональны квадрату силы тока, поэтому электроэнергию выгоднее всего передавать при наименьшей силе тока.

Почему нельзя просто сделать провода линии в 10 раз толще?

Если диаметр провода увеличить в 10 раз, площадь сечения S и масса металла вырастут в 100 раз. Сопротивление R = ρl/S уменьшится в 100 раз, но провода станут очень дорогими и тяжёлыми, а опоры придётся делать гораздо прочнее.

Высоковольтная линия электропередачи

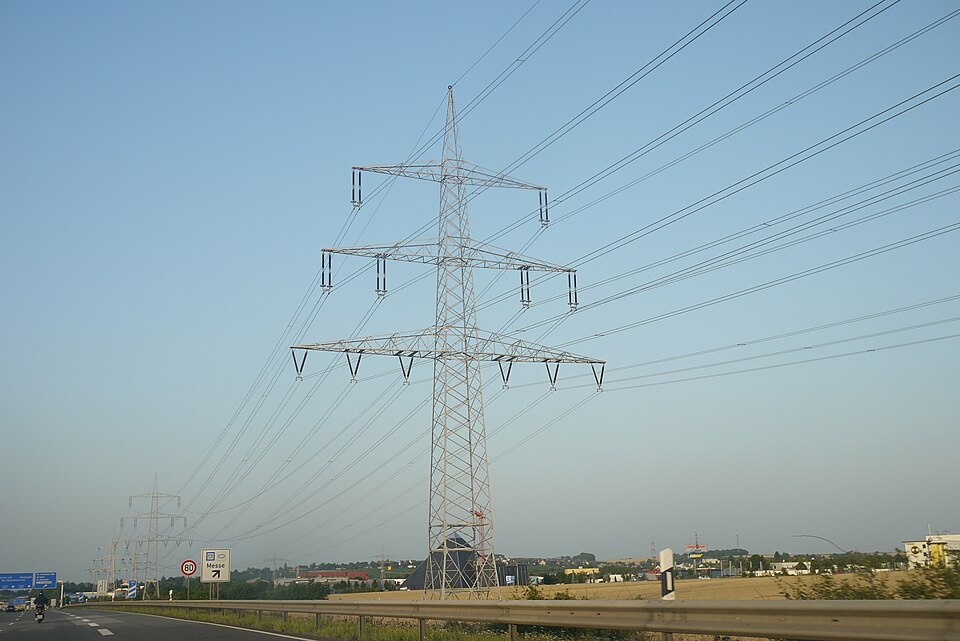

Провода подвешены к опорам на гирляндах изоляторов: чем выше напряжение линии, тем длиннее гирлянды. Высокое напряжение позволяет передавать ту же мощность при малой силе тока и малых потерях.

123df · CC BY-SA 3.0 · Источник. Без изменений.

Лукомльская ГРЭС

Лукомльская ГРЭС под Новолукомлем — крупнейшая тепловая электростанция Беларуси. Теплота сгорания природного газа превращает воду в пар, пар вращает турбины генераторов; КПД тепловых станций около 40 %.

Serge Serebro, Vitebsk Popular News · CC BY-SA 3.0 · Источник. Без изменений.

03

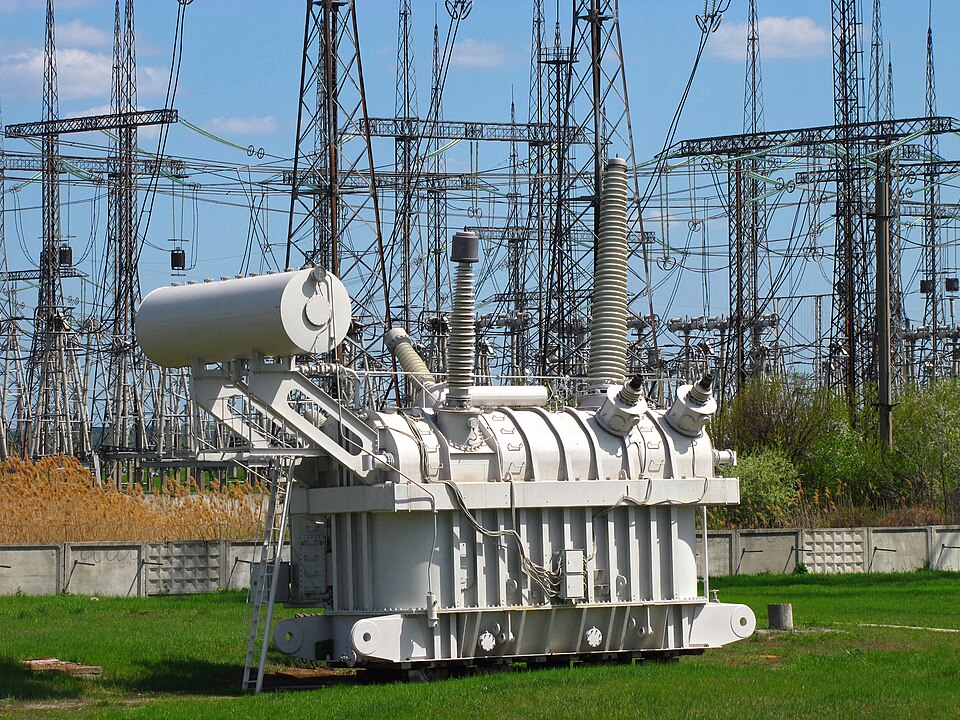

Высокое напряжение и трансформаторы

Одну и ту же мощность P = IU можно получить при разных сочетаниях напряжения и силы тока: увеличивая напряжение и уменьшая силу тока, передаваемую мощность оставляют неизменной, а потери на нагревание проводов уменьшаются. Но высокое напряжение непригодно для бытовых приборов: в них напряжение должно быть низким и для безопасности, и для упрощения конструкции.

Поэтому для передачи энергии используют высокое напряжение, а в быту — малое. Напряжение повышают во столько раз, во сколько уменьшают силу тока (I₁U₁ ≈ I₂U₂). Генераторы электростанций дают напряжение не более 16–20 кВ, а в линиях передачи оно составляет сотни тысяч вольт. Его ограничивает возможность надёжной изоляции и стекание заряда с проводов в атмосферу при коронном разряде. У потребителей напряжение понижают трансформаторами, обычно в несколько этапов.

Блок-схема передачи и распределения электроэнергии
ЗвеноНапряжениеНазначение
Генератор10–20 кВВырабатывает переменный ток
Повышающий трансформатордо 110, 330, 500, 750, 1150 кВУменьшает силу тока в линии
Высоковольтная линиясотни киловольтПередаёт энергию на большие расстояния
Каскадное понижениедо 35 кВ, затем 5 кВРаспределяет энергию по районам
Понижающие трансформаторы220 В, 380 В (127 В, 660 В)Подают безопасное напряжение потребителю

Для передачи электроэнергии напряжение повышают во столько раз, во сколько уменьшают силу тока (I₁U₁ ≈ I₂U₂), а у потребителя его понижают трансформаторами.

Почему, чем длиннее линия передачи, тем выгоднее использовать более высокое напряжение?

Сопротивление проводов R = ρl/S растёт с длиной линии, а вместе с ним и потери P = I₀²R/2. Повышая напряжение в n раз, мы при той же мощности уменьшаем ток в n раз и потери в n² раз. Для длинной линии с большим сопротивлением этот выигрыш особенно велик.

04

Потребление электроэнергии

В современном обществе потребление электроэнергии распределяется примерно так: промышленность — 70 %, транспорт — 15 %, сельское хозяйство — 10 %, бытовое потребление — 5 %.

В настоящее время всё большее распространение получают линии передач, работающие на постоянном токе. Преобразование постоянного напряжения сложнее и дороже, но у постоянного тока есть преимущества. Во-первых, он не создаёт переменных магнитных полей, которые индуцируют токи в близлежащих проводниках и вызывают потери мощности. Во-вторых, его можно передавать при более высоком напряжении: действующее напряжение постоянного тока равно амплитудному, поэтому при том же действующем напряжении можно не опасаться пробоя изолятора или воздуха.

Промышленность

около 70 % электроэнергии

Транспорт

около 15 %

Сельское хозяйство и быт

около 10 % и 5 %

Бо́льшую часть электроэнергии потребляет промышленность (около 70 %), бытовое потребление составляет около 5 %.

Почему постоянное напряжение в линии можно сделать выше переменного при той же изоляции?

Пробой изоляции определяется наибольшим, т. е. амплитудным, напряжением. У переменного тока амплитуда в √2 раз больше действующего значения, а у постоянного они совпадают. Поэтому при той же изоляции постоянное напряжение можно сделать примерно в 1,4 раза больше и передавать ту же мощность при меньшем токе.

Тренажёр

Как изменятся потери в линии?

Реши, как изменятся потери на нагревание проводов линии передачи, а в задачах выбери верный ответ.

Думаем как физики

Разберите ситуацию

От ГЭС к городу передают мощность 50 МВт по линии с сопротивлением проводов 20 Ом. Найдите силу тока и потери мощности при напряжении 110 кВ и при 220 кВ (значения тока и напряжения — действующие).

Сверить рассуждение

При 110 кВ: I = P/U = 50 000 000 Вт : 110 000 В ≈ 455 А, потери I²R ≈ (455 А)² · 20 Ом ≈ 4,1 МВт — около 8 % мощности. При 220 кВ ток вдвое меньше (≈ 227 А), а потери в 4 раза меньше: ≈ 1,0 МВт, около 2 %.

Почему напряжение от высоковольтной линии до розетки понижают не одним трансформатором, а в несколько этапов (каскадом)?

Сверить рассуждение

Энергию нужно распределить: от магистральной линии — по районам, от районов — по улицам и домам. Каждая следующая линия короче и передаёт меньшую мощность, поэтому ей достаточно меньшего напряжения (35 кВ, 5–10 кВ, 380/220 В), а изоляция и опоры у неё проще и дешевле. Высокое напряжение не заводят в жилые кварталы ради безопасности.

Почему провод к электроплите мощностью 7 кВт делают толще, чем провод к настольной лампе на 60 Вт, хотя напряжение у них одно — 220 В?

Сверить рассуждение

I = P/U: ток плиты 7000 Вт : 220 В ≈ 32 А, а лампы — 60 Вт : 220 В ≈ 0,27 А. Теплота в проводе Q = I²Rt растёт с квадратом тока, поэтому для плиты нужен провод с бо́льшим сечением и малым сопротивлением, иначе он перегреется.

Соберём главное

Шесть выводов

01Электроэнергию вырабатывают на тепловых, атомных и гидроэлектростанциях генераторы, преобразующие механическую энергию в электрическую.
02Потери на нагревание проводов пропорциональны квадрату силы тока, поэтому электроэнергию выгоднее всего передавать при наименьшей силе тока.
03Для передачи электроэнергии напряжение повышают во столько раз, во сколько уменьшают силу тока (I₁U₁ ≈ I₂U₂), а у потребителя его понижают трансформаторами.
04Бо́льшую часть электроэнергии потребляет промышленность (около 70 %), бытовое потребление составляет около 5 %.
05Наибольший КПД у гидроэлектростанций (90–93 %), у тепловых — около 40 %.
06Высокое напряжение нужно для передачи энергии, низкое — для её безопасного использования; связывают их трансформаторы.
