От реактора к электросети
Переключай этапы и прослеживай преобразование и разделение потока энергии.
Схему можно прокрутить вбок. Все значения повторены в расчёте ниже.
Условный пример: 1000 МВт тепловой мощности, электрический КПД 33 %. Схема функций и баланса, не руководство по управлению установкой.
Разные функции компонентов
В энергетическом реакторе поддерживают управляемую цепную реакцию деления. Топливо является местом ядерного выделения энергии. Средства управления влияют на нейтронный баланс. Теплоноситель переносит энергию от активной зоны к другим частям установки.
В реакторах на тепловых нейтронах замедлитель уменьшает энергию нейтронов преимущественно при рассеянии. Он не тождествен поглотителю. В некоторых конструкциях одно вещество выполняет несколько функций, а реакторы на быстрых нейтронах обходятся без обычного замедлителя.
| Элемент | Основная функция |
|---|---|
| Топливо | Выделение энергии при делении |
| Замедлитель | Уменьшение энергии нейтронов в соответствующем типе реактора |
| Поглотители | Влияние на число нейтронов |
| Теплоноситель | Отвод и перенос энергии |
Теплоноситель, замедлитель и поглотитель выполняют разные физические функции.
Почему нельзя называть любой замедлитель средством полного поглощения нейтронов?
Замедление связано главным образом с уменьшением кинетической энергии при рассеянии; поглощение выводит нейтрон из свободного потока.
Цепочка преобразований
Энергия движения осколков и других продуктов передаётся окружающему веществу. Теплоноситель переносит внутреннюю энергию. В тепловой схеме пар или другой рабочий поток совершает работу в турбине, а генератор преобразует механическую энергию в электрическую.
Реактор не производит электрический ток непосредственно из каждого деления. На станции присутствует тепловой двигатель, а значит, часть энергии отводится более холодной среде. Электрическая мощность меньше тепловой мощности реактора.
Деление
Движение продуктов и нагрев
Тепловой цикл
Работа турбины
Генератор
Электрическая энергия
Отвод теплоты
Необходимая часть тепловой схемы
Атомная электростанция преобразует ядерную энергию через тепловой и механический этапы.
Почему нельзя получить всю тепловую мощность реактора в виде электричества?
Тепловой двигатель должен отводить часть теплоты; дополнительно существуют реальные потери и собственные нужды.
Схема водо-водяного энергетического реактора
Пример схемы реактора с водой под давлением разделяет перенос теплоты и её преобразование в электричество. Другие типы станций могут иметь другую компоновку.
Σ64 · CC BY 4.0 · Источник. Без изменений.
Изображение временно недоступно. Ссылка на источник находится выше.

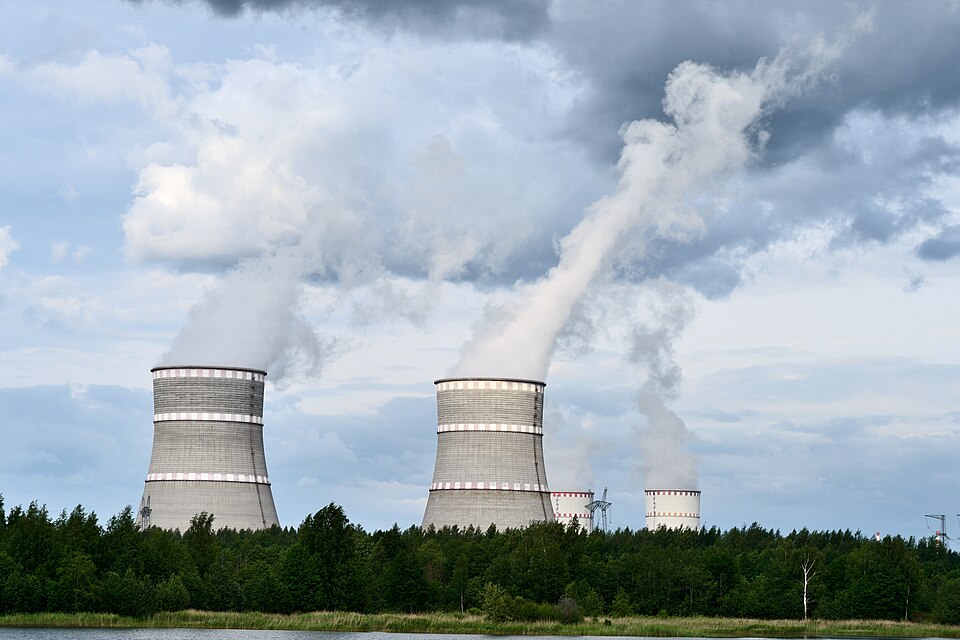

Градирни атомной электростанции
Градирни отводят теплоту. Видимое облако связано с конденсацией воды и само по себе не показывает радиоактивность.
Vsatinet · CC BY-SA 4.0 · Источник. Без изменений.
Изображение временно недоступно. Ссылка на источник находится выше.
Контроль и остаточное тепловыделение
Устойчивый режим требует согласованного нейтронного и теплового баланса. Подробная динамика зависит от конструкции, обратных связей и запаздывающих нейтронов. Учебная схема показывает назначения узлов и не является инструкцией управления.
После прекращения основной цепной реакции радиоактивные продукты продолжают выделять энергию. Поэтому остановка цепи не означает мгновенного исчезновения нагрева. Отвод остаточного тепла и барьеры удержания радиоактивных веществ являются отдельными необходимыми функциями.
Нейтронный баланс
Поддержание или прекращение основной цепи
Тепловой баланс
Отвод энергии, включая остаточное тепловыделение
После остановки цепной реакции необходимость охлаждения сохраняется.
Почему слово «остановлен» не равно «сразу холодный»?
Накопленная теплота и распад радиоактивных продуктов продолжают нагревать систему.
Модель энергетических потоков
Проходи этапы схемы от топлива к электросети и системе отвода теплоты. Для условной тепловой мощности 1000 МВт и электрического КПД 33 % получаем 330 МВт электрической мощности и 670 МВт остальных тепловых потоков в упрощённом балансе.
Числа служат расчётным примером, а не паспортом конкретной станции. На схеме полезная энергия и отвод теплоты расходятся по двум ветвям; их нельзя изображать как последовательное прохождение одной и той же всей энергии через потребителя и холодильник.
Тепловая мощность
Pт = 1000 МВт
Электрическая доля
Pэл = ηPт = 330 МВт
Остальная доля
Pт − Pэл = 670 МВт
Баланс станции должен учитывать как электрический выход, так и отвод теплоты.
Являются ли 670 МВт исчезнувшей энергией?
Нет. Это энергия, переданная другим частям системы и окружающей среде, преимущественно в тепловой форме.
Шесть выводов
Тест · 10 вопросовОдин правильный ответ в каждом вопросе
Сначала изучи модель и конспект. За каждый верный ответ — 0,5 балла, максимум — 5. После проверки откроются пояснения.
Учебный источник и иллюстрации
Основа: предоставленный учебник «Физика, 11 класс», § 41. Тема и содержание сверены с файлом «11 класс. Физика — § 41. Ядерный реактор.pdf». Объяснения, расчётные примеры и модели подготовлены для этого конспекта. Дополнительные зависимости в моделях отмечены отдельно.
Изображения загружаются непосредственно из интернета. Авторство и лицензии указаны под каждой иллюстрацией. Размеры и цвета учебных схем условны; ограничения каждой модели указаны рядом.
