§ 13. Проводники и диэлектрики

Можно ли передать заряд с одного тела на другое? Почему провода делают из металла, а их оболочки, розетки и ручки отвёрток — из резины и пластмассы?

Объясняющая модельСхемы и примеры10 вопросов с разбором
Главный вопрос

Перейдёт ли заряд от заряженного электроскопа к незаряженному, если соединить их перемычкой, и от чего это зависит?

Наблюдаем и объясняем

Передача заряда через перемычку

Соедини одинаковые металлические шарики A и B перемычкой из металла или диэлектрика и проследи, перейдёт ли заряд с A на B.

100 %

Шарик A заряжен отрицательно (−8 условных единиц), шарик B не заряжен. Шарики одинаковые и стоят на изолирующих подставках; заряды показаны в условных единицах.

01

Передаётся ли заряд через перемычку

Можно ли заряд наэлектризованного тела передать другому телу? Соединим заряженный электроскоп A и незаряженный электроскоп B перемычками из разных веществ. Опыт показывает, что через перемычку из стекла, резины, большинства пластмасс заряд с электроскопа A на B не переходит. Такие вещества являются диэлектриками (их часто называют изоляторами).

Если же соединить электроскопы A и B перемычкой из металла, часть электрического заряда переходит к электроскопу B — его листочки расходятся. Вещества, в которых возможно направленное перемещение заряда, называются проводниками. Вещества, в которых направленное перемещение заряда затруднено, называются диэлектриками (изоляторами).

Электроскопы A (заряжен) и B (не заряжен) соединяют перемычкой
ПеремычкаЧто с электроскопом BВещество перемычки
Стеклянная палочкаЛисточки не расходятсяДиэлектрик
Резиновая или пластмассоваяЛисточки не расходятсяДиэлектрик
МеталлическаяЛисточки расходятся: часть заряда перешла с A на BПроводник

В проводниках возможно направленное перемещение заряда, а в диэлектриках (изоляторах) оно затруднено.

Если коснуться пальцем шарика заряженного электроскопа, заряд на приборе исчезнет. Какие выводы можно сделать?

Заряд с электроскопа ушёл через палец — значит, тело человека является проводником. А ещё этот опыт показывает, что электрический заряд может перемещаться внутри тела или от одного тела к другому.

02

Проводники и изоляторы вокруг нас

Металлы — и в твёрдом, и в жидком состоянии — типичные представители проводников. К проводникам относится также большинство жидкостей: растворы кислот, солей, включая обычную питьевую воду. Проводником является и тело человека, состоящее более чем на две трети из жидкости.

Из диэлектриков изготовлены оболочки проводов, розетки, выключатели, ручки отвёрток и т. д. Металлическая жила провода проводит заряд, а оболочка из изолятора не даёт ему перейти на руку человека или на соседний провод. Диэлектриком является и сухой воздух.

Проводники

Металлы (твёрдые и жидкие), растворы кислот и солей, питьевая вода, тело человека

Диэлектрики (изоляторы)

Стекло, резина, фарфор, большинство пластмасс, сухой воздух

Металлы, растворы солей и кислот, питьевая вода и тело человека — проводники; стекло, резина, пластмассы и сухой воздух — диэлектрики.

Почему во влажном помещении опыты по электризации «не получаются»?

Вода, в которой растворены соли, — проводник. Во влажном помещении на поверхностях тел оседает тонкий слой воды, и заряд по нему быстро стекает с наэлектризованных тел. В сухом воздухе заряд сохраняется гораздо дольше.

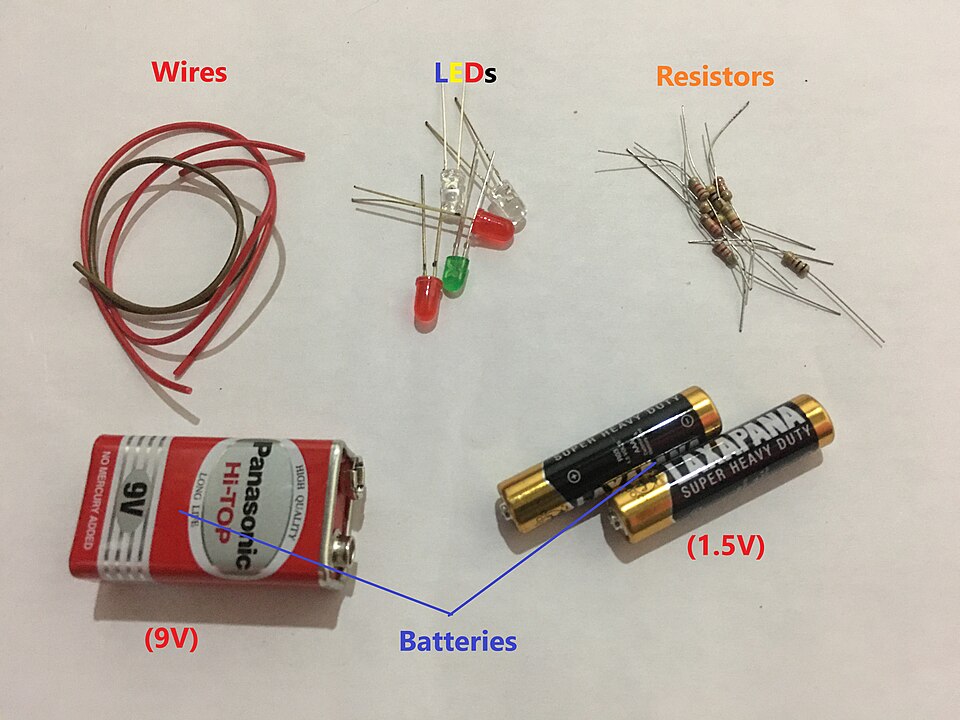

Детали электрической схемы

Металлические жилы проводов и выводы деталей — проводники, а пластиковая оболочка проводов — изолятор. Светодиоды сделаны на основе полупроводников.

Mr. D.M.C. Janiththa, admin in phobia.tech · CC BY-SA 4.0 · Источник. Без изменений.

Гирлянды стеклянных изоляторов

Провод линии электропередачи подвешивают к опоре на цепочке изоляторов: один изолятор может не удержать заряд.

Tony Hisgett · CC BY 2.0 · Источник. Без изменений.

03

Идеальных диэлектриков нет

Очень важно понимать, что идеальных диэлектриков нет. У любого диэлектрика можно обнаружить хотя бы малую проводимость. Так, если оставить на несколько часов заряженный электроскоп, его заряд уменьшится. Это говорит о наличии некоторой проводимости у воздуха.

Молния и электрическая дуга при сварке металлов свидетельствуют о том, что воздух при определённых условиях становится очень хорошим проводником. Даже такие отличные диэлектрики, как фарфор и стекло, могут превратиться в проводники. Именно поэтому в линиях электропередачи применяются целые гирлянды изоляторов.

Заряженный электроскоп через несколько часов

Заряд уменьшился — воздух немного проводит

Молния, дуга при сварке

Воздух при определённых условиях — очень хороший проводник

Гирлянды изоляторов на линиях электропередачи

Даже фарфор и стекло могут стать проводниками

Идеальных диэлектриков нет: у любого диэлектрика есть хотя бы малая проводимость.

Зачем на опорах линий электропередачи провод подвешивают не на одном изоляторе, а на целой гирлянде?

Даже стекло и фарфор при определённых условиях могут пропустить заряд. Цепочка из многих изоляторов надёжнее отделяет провод от металлической опоры, и заряд не уходит по опоре в землю.

04

Полупроводники

Существует ещё одна группа веществ — полупроводники, например германий Ge и кремний Si. У этих веществ способность проводить заряд (проводимость) во много раз меньше, чем у проводников (металлов). Очень важно, что проводимость полупроводников можно значительно увеличивать различными воздействиями: нагреванием, освещением, радиационным облучением.

Именно полупроводники позволили создать сложнейшие устройства: солнечные батареи для спутников, компьютер, калькулятор, мобильный телефон. Выдающийся вклад в развитие полупроводников внёс лауреат Нобелевской премии по физике, уроженец Беларуси Жорес Иванович Алфёров. Подробнее с полупроводниками знакомятся в 10-м классе.

Три группы веществ
ГруппаПроводимостьПримеры
ПроводникиЗаряд перемещается легкоМеталлы, растворы солей, тело человека
ПолупроводникиВо много раз меньше, чем у металлов; растёт при нагревании и освещенииГерманий Ge, кремний Si
ДиэлектрикиПеремещение заряда затрудненоСтекло, резина, фарфор, пластмассы

Проводимость полупроводников во много раз меньше, чем у металлов, но её можно сильно увеличить нагреванием и освещением.

Где в быту встречаются полупроводники?

Почти в каждом электронном устройстве: микросхемы телефона, компьютера и калькулятора, светодиоды в фонариках и лампах, солнечные батареи на крышах и спутниках. Чаще всего их делают из кремния.

Тренажёр

Проводник или диэлектрик?

Определи, проводник или диэлектрик на карточке, а в задачах выбери верный ответ.

Думаем как физики

Разберите ситуацию

Почему свитер при надевании прилипает к рубашке, а спустя некоторое время прилипание исчезает?

Сверить рассуждение

При надевании свитер трётся о рубашку, и оба наэлектризовываются разноимёнными зарядами — они притягиваются. Со временем заряды уходят: воздух немного проводит, а тело человека — проводник. Заряды уменьшаются, и прилипание исчезает.

Почему на прядильных и полиграфических производствах искусственно поддерживают высокую влажность воздуха?

Сверить рассуждение

Нити и бумага при движении трутся о детали машин и сильно электризуются: волокна слипаются, листы прилипают друг к другу, может проскочить искра. Во влажном воздухе на поверхностях оседает тонкий слой воды, и заряд по нему стекает — сильной электризации не возникает.

Почти до конца XVIII в. считали, что металлические и влажные тела не электризуются при трении. На чём было основано это мнение? Можно ли наэлектризовать металлическую ложку?

Сверить рассуждение

Металлы и влажные тела — проводники. Когда их натирали, держа в руке, заряд сразу уходил через руку на тело человека, и электризацию не замечали. Металлическую ложку можно наэлектризовать, если держать её за ручку из диэлектрика, например пластмассовую, и потереть шерстью.

Соберём главное

Шесть выводов

01В проводниках возможно направленное перемещение заряда, а в диэлектриках (изоляторах) оно затруднено.
02Металлы, растворы солей и кислот, питьевая вода и тело человека — проводники; стекло, резина, пластмассы и сухой воздух — диэлектрики.
03Идеальных диэлектриков нет: у любого диэлектрика есть хотя бы малая проводимость.
04Проводимость полупроводников во много раз меньше, чем у металлов, но её можно сильно увеличить нагреванием и освещением.
05Электрический заряд может перемещаться внутри тела или от одного тела к другому.
06Сухой воздух — диэлектрик, но при определённых условиях (молния, дуга при сварке) он становится очень хорошим проводником.
Тест · 10 вопросовОдин правильный ответ в каждом вопросе

Сначала изучи модель и конспект. За каждый верный ответ — 1 балл, максимум — 10. После проверки откроются пояснения.

1. Заряженный электроскоп A соединили с незаряженным электроскопом B стеклянной палочкой. Что произойдёт с листочками B?
2. Те же электроскопы соединили металлической перемычкой. Что произойдёт?
3. Проводниками называют вещества, в которых…
4. Какое из веществ — диэлектрик?
5. Какое из тел — проводник?
6. Какой опыт показывает, что сухой воздух немного проводит заряд?
7. Какие явления показывают, что воздух при определённых условиях — очень хороший проводник?
8. Существуют ли идеальные диэлектрики?
9. Какое из веществ — полупроводник?
10. Как изменяется проводимость полупроводника при нагревании или освещении?

↑
