§ 22. Электрическое сопротивление. Закон Ома для участка электрической цепи

От чего зависит сила тока в проводнике? Почему сила тока в сварочном аппарате в десятки миллионов раз больше, чем в электронных часах?

Объясняющая модельСхемы и примеры10 вопросов с разбором
Главный вопрос

Как сила тока в проводнике зависит от напряжения на нём и от свойств самого проводника?

Наблюдаем и объясняем

Вольт-амперная характеристика спирали

Меняй напряжение на спирали и выбирай спираль. Следи, как меняется сила тока и наклон графика.

2 В

Температура спиралей считается постоянной. Масштаб осей: напряжение от 0 до 6 В, сила тока от 0 до 2,4 А.

01

Опыт: сила тока и напряжение

Подключим небольшой кусок спирали к источнику тока, напряжение на клеммах которого можно регулировать. Последовательно включённым амперметром измеряем силу тока, а параллельно спирали включённым вольтметром — напряжение на спирали (рис. 145).

Установим напряжение на спирали U₁ = 2 В и замкнём ключ: сила тока I₁ = 0,4 А. Увеличим напряжение в 2 раза, U₂ = 4 В, затем в 3 раза, U₃ = 6 В. Показания амперметра тоже увеличатся в 2 и в 3 раза: I₂ = 0,8 А, I₃ = 1,2 А. Значит, сила тока в проводнике прямо пропорциональна напряжению на проводнике.

U₁ = 2 В

I₁ = 0,4 А

U₂ = 4 В

I₂ = 0,8 А — напряжение и ток выросли в 2 раза

U₃ = 6 В

I₃ = 1,2 А — напряжение и ток выросли в 3 раза

Сила тока в проводнике прямо пропорциональна напряжению на этом проводнике.

Почему в этом опыте меняли только напряжение, а спираль оставляли одну и ту же?

Чтобы выяснить, как сила тока зависит именно от напряжения. Если одновременно поменять и спираль, нельзя будет сказать, что повлияло на силу тока.

02

Электрическое сопротивление

Подключим к источнику другую спираль — спираль осветительной лампы. При том же напряжении U = 2 В сила тока в ней I = 4 мА (рис. 147), что в 100 раз меньше, чем в первой спирали. Значит, спираль лампы оказывает в 100 раз большее противодействие направленному движению заряженных частиц, т. е. обладает в 100 раз большим сопротивлением.

Эту новую величину — электрическое сопротивление — приписывают всякому проводнику и обозначают буквой R (от латинского слова resisto — сопротивляюсь). Чем больше сопротивление проводника, тем меньше сила тока в нём (обратно пропорциональная зависимость).

Одно напряжение — разные проводники
ПроводникНапряжениеСила токаВывод
Спираль из первого опыта2 В0,4 А = 400 мАСопротивление меньше
Спираль осветительной лампы2 В4 мАСопротивление в 100 раз больше

Чем больше сопротивление проводника, тем меньше сила тока в нём при том же напряжении.

Почему сила тока в сварочном аппарате в десятки миллионов раз больше, чем в электронных часах?

Сила тока зависит и от напряжения, и от сопротивления. В электронных часах напряжение мало, а сопротивление цепи очень велико, поэтому ток крошечный. В сварочном аппарате сопротивление цепи очень мало, и сила тока огромная.

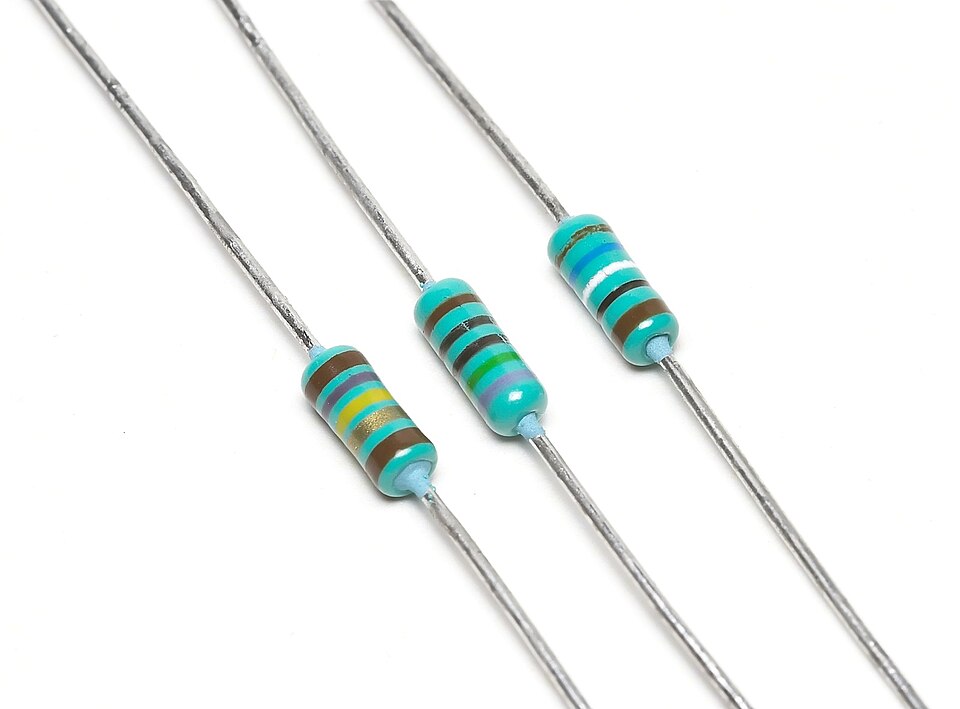

Резисторы — проводники со значительным сопротивлением

Резисторы включают в цепь, чтобы получить нужную силу тока. Их сопротивление зашифровано цветными полосками.

Afrank99 · CC BY-SA 2.5 · Источник. Без изменений.

Георг Симон Ом (1789–1854)

Немецкий учёный, установивший в 1826 г. закон для участка цепи: I = U / R.

Автор неизвестен · Общественное достояние · Источник. Без изменений.

03

Закон Ома для участка цепи

Из опытов следует: сила тока в проводнике (участке цепи) прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению проводника (участка цепи). Это утверждение называется законом Ома для участка цепи в честь немецкого учёного Г. С. Ома, установившего закон в 1826 г. Математически закон Ома записывают так: I = U / R.

Закон Ома можно представить графически. График зависимости силы тока от напряжения для спирали из первого опыта — прямая, проходящая через начало координат (рис. 148): она подтверждает прямую пропорциональность. График зависимости силы тока от напряжения называется вольт-амперной характеристикой проводника. Проводники, имеющие значительное сопротивление, принято называть резисторами.

Больше U

При том же R сила тока больше во столько же раз

Больше R

При том же U сила тока меньше во столько же раз

I = U / R

Закон Ома для участка цепи (Г. С. Ом, 1826 г.)

Закон Ома: сила тока на участке цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению участка: I = U / R.

Может ли в проводнике протекать ток очень большой силы при малом напряжении? А ток малой силы при большом напряжении?

Да, оба случая возможны. По закону Ома I = U / R: при малом напряжении ток будет большим, если сопротивление очень мало, а при большом напряжении ток будет малым, если сопротивление очень велико.

04

Сопротивление приборов. Короткое замыкание

В соединительных проводах противодействие движению электрических зарядов, как правило, незначительно, поэтому сопротивлением соединительных проводов в большинстве задач пренебрегают. А вот измерительные приборы обладают определённым сопротивлением. Сопротивление амперметра, включённого последовательно, добавляется к сопротивлению цепи и уменьшает силу тока. Поэтому сопротивление амперметра должно быть мало; идеальным был бы амперметр без сопротивления (R = 0). Вольтметр, подключённый параллельно, создаёт току ещё один «обходной» путь, поэтому вольтметры должны иметь как можно большее сопротивление.

И ещё об очень важном. При слишком малом сопротивлении цепи сила тока в ней согласно закону Ома может принять недопустимо большое значение. Если соединить полюсы источника проводом без нагрузки (рис. 149), ток пойдёт, фактически не испытывая сопротивления. Это — короткое замыкание цепи. При нём могут быть испорчены и амперметр, и источник тока, а перегрев проводов может привести к пожару.

Цепь с нагрузкой

Сопротивление лампы или резистора ограничивает силу тока

Короткое замыкание

Нагрузки нет, сопротивление очень мало — ток недопустимо большой

Цепь без нагрузки — короткое замыкание: сила тока становится недопустимо большой.

Почему амперметр нельзя подключать прямо к полюсам источника тока?

Сопротивление амперметра очень мало. Подключённый прямо к источнику, без нагрузки, он замкнёт цепь накоротко: сила тока станет недопустимо большой, и прибор с источником могут испортиться.

Тренажёр

Как изменится сила тока?

Примени закон Ома: реши, что произойдёт с силой тока, а в задачах выбери верный ответ.

Думаем как физики

Разберите ситуацию

Ученик собрал цепь с лампой и по ошибке подключил параллельно лампе амперметр вместо вольтметра. Что произойдёт?

Сверить рассуждение

У амперметра очень малое сопротивление, поэтому почти весь ток пойдёт по «обходному» пути через него, а лампа погаснет. Сопротивление цепи станет очень малым, сила тока — очень большой: это почти короткое замыкание, и прибор может испортиться.

При напряжении 4,5 В сила тока в резисторе 0,30 А. Какой будет сила тока в этом резисторе при напряжении 3,0 В?

Сверить рассуждение

Сила тока прямо пропорциональна напряжению. Напряжение уменьшилось в 4,5 В : 3,0 В = 1,5 раза, значит, I = 0,30 А : 1,5 = 0,20 А.

Как понимать выражение «Сила тока в проводнике прямо пропорциональна приложенному напряжению»? Поясни на числах из опыта с рисунков 145 и 146.

Сверить рассуждение

Во сколько раз увеличиваем напряжение на проводнике, во столько же раз увеличивается сила тока в нём, а отношение I / U остаётся постоянным. В опыте: 2 В — 0,4 А, 4 В — 0,8 А, 6 В — 1,2 А; в каждом случае I / U = 0,2 А на 1 В.

Соберём главное

Шесть выводов

01Сила тока в проводнике прямо пропорциональна напряжению на этом проводнике.
02Чем больше сопротивление проводника, тем меньше сила тока в нём при том же напряжении.
03Закон Ома: сила тока на участке цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению участка: I = U / R.
04Цепь без нагрузки — короткое замыкание: сила тока становится недопустимо большой.
05Чем меньше сопротивление амперметра и чем больше сопротивление вольтметра, тем меньше они изменяют цепь при подключении.
06График зависимости силы тока в проводнике от напряжения называется вольт-амперной характеристикой; для спирали из опыта это прямая через начало координат.
Тест · 10 вопросовОдин правильный ответ в каждом вопросе

Сначала изучи модель и конспект. За каждый верный ответ — 1 балл, максимум — 10. После проверки откроются пояснения.

1. Как сила тока в проводнике зависит от напряжения на нём?
2. При напряжении 2 В сила тока в спирали 0,4 А. Какой будет сила тока при напряжении 6 В?
3. При одинаковом напряжении 2 В сила тока в спирали лампы 4 мА, а в другой спирали 0,4 А. Как различаются их сопротивления?
4. Какая формула выражает закон Ома для участка цепи?
5. Сопротивление проводника увеличили в 3 раза, а напряжение на нём оставили прежним. Как изменилась сила тока?
6. Что называют вольт-амперной характеристикой проводника?
7. Каким должно быть сопротивление амперметра?
8. Почему вольтметр должен иметь как можно большее сопротивление?
9. Что называют коротким замыканием цепи?
10. Чем опасно короткое замыкание?

↑
