§ 6. Пространственное строение молекул алканов

На бумаге метан рисуют плоским «крестом». Но настоящая молекула объёмная — как пирамидка с треугольным основанием. Разберёмся, как молекулы алканов устроены в пространстве и почему их цепь похожа на зигзаг.

Обучающая модель4 смысловых раздела10 вопросов
Главный вопрос

Почему цепь атомов углерода в молекуле бутана не прямая, хотя структурную формулу бутана пишут в одну строку?

Исследуем вместе

Метан в пространстве

Поворачивай молекулу метана ползунком и переключай вид. Найди центр и вершины тетраэдра.

Поворачивается вся молекула; углы между связями остаются равными 109° 28′.

Учебная модель: размеры и цвета атомов условны. Поворачивается вся молекула; порядок соединения атомов и углы между связями не меняются.

01

Пространственное строение метана

Структурная формула показывает, в каком порядке соединены атомы. Но она может не показывать, как молекула выглядит в пространстве. Метан обычно рисуют «крестом»: атом C в центре, четыре атома H — сверху, снизу, слева и справа.

Опыты показали: молекула метана не плоская. Молекула метана имеет форму правильного тетраэдра, в центре которого находится атом углерода, а в вершинах — атомы водорода. Угол между связями (валентный угол) в молекуле метана равен 109° 28′.

В «кресте» связи нарисованы под углом 90°. Это не ошибка. Все варианты структурной формулы метана правильные, потому что верно показывают последовательность соединения атомов.

Центр тетраэдра

Атом углерода C

Четыре вершины

Четыре атома водорода H

Валентный угол

109° 28′ между любыми двумя связями C—H

Структурная формула

Показывает порядок соединения атомов, а не углы между связями

Молекула метана — правильный тетраэдр с атомом углерода в центре. Угол между связями C—H равен 109° 28′.

02

sp³-Гибридизация атома углерода

Связи в молекулах образуются при перекрывании атомных орбиталей. В возбуждённом состоянии у атома углерода один электрон на 2s-орбитали и три электрона на 2p-орбиталях.

Если бы связи C—H образовывались из «чистых» s- и p-орбиталей, одна связь отличалась бы от трёх других. Но в метане все четыре связи совершенно одинаковы. Это объясняют гибридизацией орбиталей.

При образовании ковалентных связей в молекуле метана четыре валентные орбитали атома углерода смешиваются и образуют четыре орбитали одинаковой формы — гибридные орбитали. В sp³-гибридизации участвуют одна s- и три p-орбитали.

Электронные облака заряжены отрицательно и отталкиваются. Отталкивание меньше всего, если гибридные орбитали направлены под углом 109° 28′ — к вершинам тетраэдра. Гибридные облака вытянуты к атомам водорода, сильнее с ними перекрываются и дают более прочные связи.

ВопросОтвет
Сколько орбиталей смешивается?Четыре: одна s- и три p-орбитали
Сколько гибридных орбиталей получается?Четыре орбитали одинаковой формы
Под каким углом они направлены?109° 28′ — к вершинам тетраэдра
Какие атомы C в молекулах алканов?Все атомы углерода sp³-гибридизованы

В sp³-гибридизации участвуют одна s- и три p-орбитали атома углерода. Четыре гибридные орбитали направлены под углом 109° 28′.

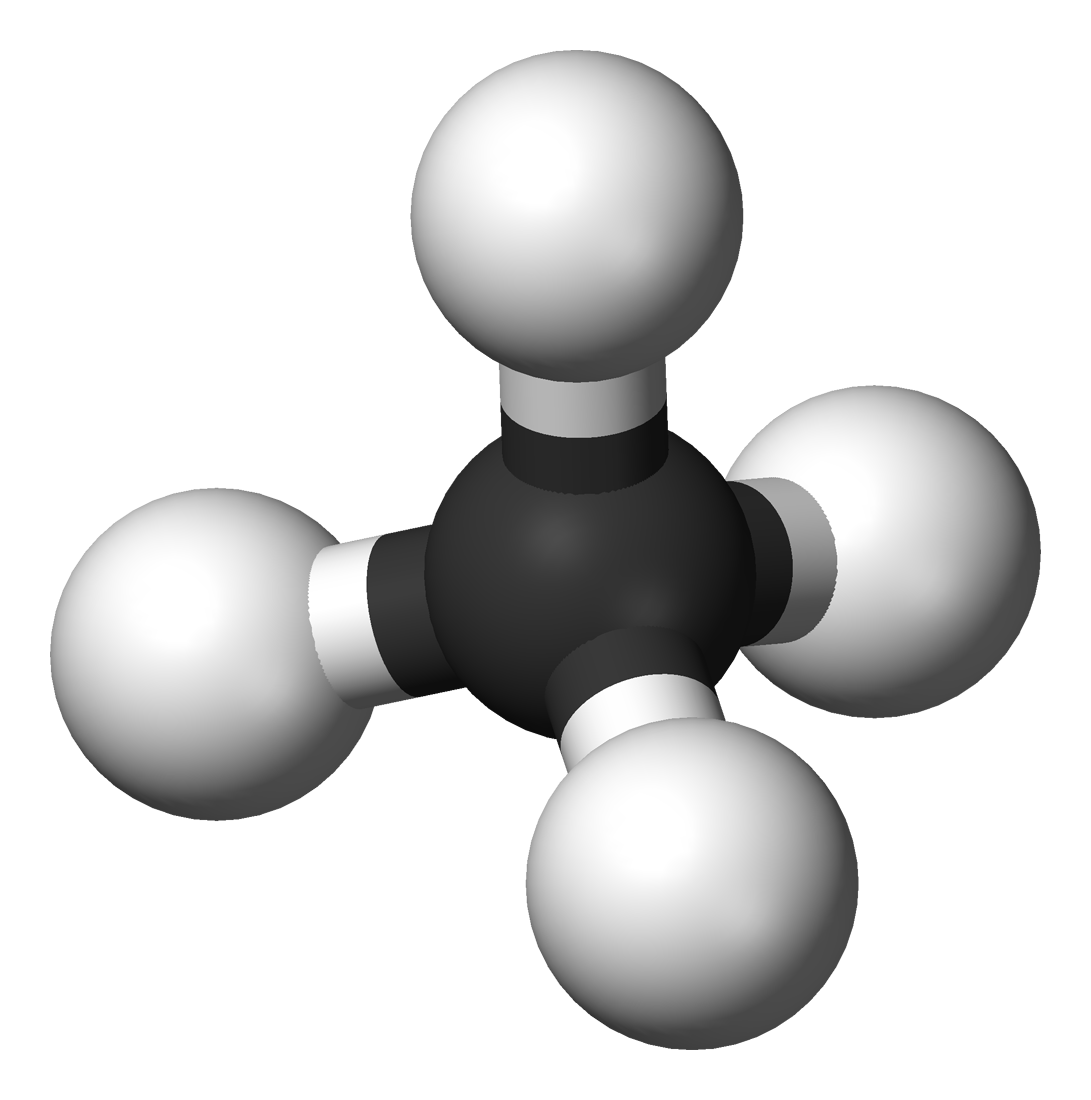

Шаростержневая модель метана CH₄

Атом углерода в центре тетраэдра, четыре атома водорода — в вершинах. Угол между связями 109° 28′.

Ben Mills / Benjah-bmm27 · Wikimedia Commons · Public domain. Без изменений.

Шаростержневая модель н-бутана C₄H₁₀

Четыре атома углерода лежат не на прямой: углеродная цепь бутана — ломаная линия.

Ben Mills and Jynto · Wikimedia Commons · Public domain. Без изменений.

03

Углеродная цепь — ломаная линия

Молекулы других алканов построены так же, как молекула метана, — из sp³-гибридизованных атомов углерода. Каждый атом C образует четыре ковалентные связи. Угол между ними приблизительно равен 109°.

Строение молекул удобно показывать шаростержневыми моделями. Атом углерода — серый шарик с четырьмя отверстиями, атом водорода — белый шарик с одним отверстием, связи — пластмассовые стержни.

На моделях пропана и н-бутана видно: атомы углерода не лежат на одной прямой. Углеродная цепь бутана — ломаная линия, потому что угол C—C—C около 109°.

Вокруг связей C—C легко происходит вращение. Поэтому цепь может принимать разные пространственные формы. Порядок соединения атомов при этом не меняется, и новое вещество (изомер) не образуется.

Собери модели

Лабораторный опыт 1: метан, этан, пропан, н-бутан и н-пентан

Посмотри на цепь

Атомы C лежат не на прямой, а зигзагом

Поверни вокруг C—C

Цепь н-пентана меняет форму, но атомы соединены в том же порядке

Сравни с изомерами

Изомеры н-пентана поворотом не получить: нужно изменить порядок соединения атомов

Углеродная цепь молекул алканов имеет форму ломаной линии. Вращение вокруг связей C—C меняет её форму, но не порядок соединения атомов.

04

Скелетные формулы

В скелетной формуле не пишут символы углерода и водорода. Остаётся только ломаная линия — углеродный скелет молекулы.

Каждый конец и каждый излом линии — атом углерода. Атомы водорода не рисуют: каждый атом C мысленно дополняют водородами до четырёх связей.

Скелетные формулы пишут для алканов, начиная с этана. Формула этана — одна чёрточка, пропана — ломаная из двух отрезков, н-бутана — из трёх.

Скелетные формулы компактны, их быстро писать. Кроме того, в отличие от обычных структурных формул, они дают представление о пространственном строении молекулы — о ломаной цепи.

Этан CH₃—CH₃

Одна чёрточка: два конца — два атома C

Пропан CH₃—CH₂—CH₃

Ломаная из двух отрезков: три атома C

н-Бутан CH₃—CH₂—CH₂—CH₃

Ломаная из трёх отрезков: четыре атома C

В скелетной формуле концы и изломы линии — атомы углерода. Атомы водорода не пишут: их число находят по валентности углерода IV.

Тренажёр

Одна молекула или изомеры?

Решите, изображено ли одно и то же вещество или два разных вещества — изомеры.

Думаем как химики

Разберите ситуацию

Алкан с неразветвлённой цепью из шести атомов углерода называется н-гексаном. Почему его углеродная цепь не прямая, а ломаная? Может ли она принимать другие пространственные формы?

Сверить рассуждение

Все атомы углерода в н-гексане sp³-гибридизованы, угол C—C—C около 109°, поэтому цепь — ломаная линия. Вокруг связей C—C легко происходит вращение, так что цепь может изгибаться и принимать разные формы. Порядок соединения атомов при этом не меняется — это всё тот же н-гексан CH₃—(CH₂)₄—CH₃.

Ученик собрал шаростержневую модель н-пентана и хочет, поворачивая её части вокруг связей C—C, получить модель изомера н-пентана. Получится ли у него?

Сверить рассуждение

Нет. Вращение меняет только форму цепи, а последовательность соединения атомов остаётся прежней. Изомеры отличаются именно порядком соединения атомов, поэтому для изомера нужно разобрать модель и соединить шарики по-другому.

Опишите перекрывание электронных облаков в молекуле этана. Чему примерно равны валентные углы?

Сверить рассуждение

Оба атома углерода sp³-гибридизованы. Связь C—C образуется при перекрывании двух гибридных облаков атомов углерода, а шесть связей C—H — при перекрывании гибридных облаков углерода с s-облаками водорода. Все связи направлены к вершинам тетраэдров, поэтому валентные углы приблизительно равны 109°.

Соберём главное

Шесть выводов

01Молекула метана — правильный тетраэдр с атомом углерода в центре. Угол между связями C—H равен 109° 28′.
02В sp³-гибридизации участвуют одна s- и три p-орбитали атома углерода. Четыре гибридные орбитали направлены под углом 109° 28′.
03Углеродная цепь молекул алканов имеет форму ломаной линии. Вращение вокруг связей C—C меняет её форму, но не порядок соединения атомов.
04В скелетной формуле концы и изломы линии — атомы углерода. Атомы водорода не пишут: их число находят по валентности углерода IV.
05Структурная формула показывает порядок соединения атомов, но не всегда их расположение в пространстве.
06Шаростержневые модели наглядно показывают строение молекул: серые шарики — атомы углерода, белые — атомы водорода.
Тест по параграфу10 вопросов · 4 варианта · один правильный · 1 балл за ответ · максимум 10
1. Какую форму имеет молекула метана?
2. Чему равен валентный угол H—C—H в молекуле метана?
3. Почему структурную формулу метана можно рисовать «крестом» с углами 90°?
4. Какие орбитали атома углерода участвуют в sp³-гибридизации?
5. Почему sp³-гибридные орбитали направлены под углом 109° 28′?
6. Какую форму имеет углеродная цепь молекулы н-бутана?
7. Что происходит при вращении вокруг связи C—C в молекуле н-пентана?
8. Как выглядит скелетная формула пропана?
9. Сколько атомов углерода обозначает скелетная формула — ломаная из трёх отрезков?
10. Какой шарик в шаростержневой модели обозначает атом водорода?

↑
