§ 27. Действие магнитного поля на проводник с током. Взаимодействие проводников с током

Одноимённые полюсы магнитов отталкиваются, разноимённые — притягиваются, как электрические заряды. Электрические взаимодействия осуществляются посредством электрических полей. А чем обусловлены магнитные взаимодействия и чем определяются магнитные свойства тел?

Объясняющая модельСхемы и примеры10 вопросов с разбором
Главный вопрос

Почему проводник с током действует на магнитную стрелку, а два проводника с током притягиваются или отталкиваются?

Наблюдаем и объясняем

Взаимодействие проводников с током

Выбери направление тока в каждом из двух параллельных проводников или выключи ток. Посмотри, как магнитные силы действуют на проводники (как в опыте Ампера, рис. 140).

Длинные параллельные проводники. Схема показывает направление магнитных сил, а не их значение; изгиб проводов не рассчитывается.

01

Магнитное поле

Связь между электрическими и магнитными явлениями первыми исследовали в 1820 г. датский физик Ганс Христиан Эрстед (1777—1851) и французский физик и математик Андре-Мари Ампер. Эрстед обнаружил, что магнитная стрелка, расположенная вблизи проводника, поворачивается на некоторый угол при прохождении по проводнику электрического тока.

Ампер сделал вывод: магнитные свойства любого тела определяются замкнутыми электрическими токами, циркулирующими внутри него, — «амперовыми» (молекулярными) токами. Значит, магнитное взаимодействие обусловлено не особыми магнитными зарядами, а движением электрических зарядов — электрическим током. Взаимодействие тока и стрелки в опыте Эрстеда осуществляется посредством магнитного поля.

Магнитное поле — особая форма материи, создаваемая движущимися относительно определённой инерциальной системы отсчёта электрическими зарядами или переменными электрическими полями. Каждый движущийся заряд создаёт магнитное поле, которое действует на другие движущиеся заряды и на магниты. Поэтому о магнитном поле судят по силе, действующей на движущийся заряд или на магнит.

Опыт Эрстеда, 1820 г.

Ток в проводнике поворачивает магнитную стрелку

Гипотеза Ампера

Магнитные свойства тел — от «амперовых» токов внутри них

Магнитное поле

Создаётся движущимися зарядами, действует на движущиеся заряды и магниты

Магнитное поле создаётся движущимися электрическими зарядами (или переменным электрическим полем) и действует на движущиеся заряды и магниты.

Почему магнит, распиленный пополам, превращается в два магнита, а не в отдельные «северный» и «южный» куски?

По гипотезе Ампера магнитные свойства создают замкнутые молекулярные токи по всему объёму магнита. При распиле каждая половина сохраняет эти токи, и у неё снова два полюса. Отдельных магнитных зарядов в опытах не обнаружено.

02

Действие магнитного поля на проводник с током

Магнитное поле проводника с током действует на магнитную стрелку. Естественно предположить, что и магнитное поле магнита действует на проводник с током. Подвесим гибкий проводник между полюсами подковообразного магнита. Пока цепь разомкнута, проводник неподвижен. При замыкании цепи он либо втягивается в пространство между полюсами, либо выталкивается из него — при другом расположении полюсов или другом направлении тока.

Этот опыт наглядно доказывает, что магнитное поле действует только на движущиеся заряды. На проводники с током действуют магнитные силы — результат взаимодействия магнитного поля магнита с магнитным полем тока.

Магнитные силы — силы, действующие со стороны магнитного поля на находящиеся в нём магниты, проводники с током или движущиеся заряды.

Гибкий проводник между полюсами магнита (рис. 139)
Условие опытаЧто наблюдают
Цепь разомкнутаПроводник неподвижен — магнитное поле на него не действует
Цепь замкнутаПроводник втягивается между полюсами (или выталкивается)
Полюсы магнита поменяли местамиПроводник движется в противоположную сторону
Изменили направление токаПроводник движется в противоположную сторону

Магнитное поле действует на проводник только тогда, когда по нему идёт ток: магнитные силы действуют на движущиеся заряды.

Что будет с проводником в опыте, если одновременно поменять местами полюсы магнита и изменить направление тока?

Каждое из изменений по отдельности меняет направление силы на противоположное. Два изменения вместе возвращают прежнее направление: проводник будет двигаться так же, как в исходном опыте.

Опыт Эрстеда

Под натянутым проводником стоит магнитная стрелка. Когда по проводнику идёт ток, стрелка поворачивается: ток создаёт магнитное поле.

MikeRun · CC BY-SA 4.0 · Источник. Без изменений.

Андре-Мари Ампер

Французский физик и математик Андре-Мари Ампер (1775—1836) открыл взаимодействие проводников с током и объяснил магнетизм тел «амперовыми» токами.

Julien Léopold Boilly · Public domain · Источник. Без изменений.

03

Взаимодействие проводников с током

В 1820 г. Ампер исследовал взаимодействие двух гибких параллельных проводников с током. Когда ток в проводниках проходит в противоположных направлениях, они отталкиваются, когда в одинаковых — притягиваются. При отсутствии тока магнитного взаимодействия нет.

Магнитное поле одного проводника с током действует на ток другого проводника магнитной силой. На этом взаимодействии было основано определение единицы силы тока: 1 ампер — сила неизменяющегося тока, который при прохождении по каждому из двух параллельных прямолинейных проводников бесконечной длины и ничтожно малого кругового сечения, расположенных на расстоянии 1 м друг от друга в вакууме, вызвал бы между ними силу взаимодействия 2 · 10⁻⁷ Н на каждый метр длины.

С 2019 г. ампер в СИ определяют через точное значение элементарного заряда, но этот результат остаётся верным с очень высокой точностью: токи по 1 А на расстоянии 1 м действительно взаимодействуют с силой 2 · 10⁻⁷ Н на каждый метр.

Токи одного направления

Проводники притягиваются

Токи противоположных направлений

Проводники отталкиваются

Параллельные проводники с токами одного направления притягиваются, с токами противоположных направлений — отталкиваются.

Почему правило «одноимённые отталкиваются» из электростатики здесь не подходит?

Провода с током в целом не заряжены, и электрическая сила между ними практически отсутствует. Действует магнитная сила между движущимися зарядами, и её направление определяется направлениями токов.

04

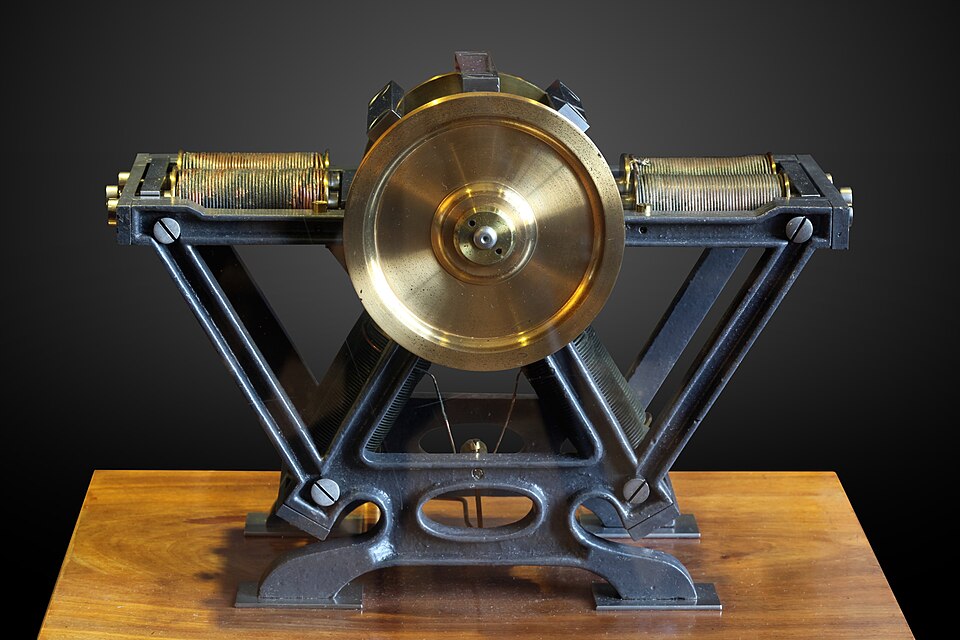

Действие магнитного поля на рамку с током

Действие магнитного поля на проводник с током проявляется не только в притяжении или отталкивании. Подвесим около длинного вертикального проводника на тонких гибких проводах маленькую рамку. При пропускании тока по проводнику и рамке рамка поворачивается и располагается в одной плоскости с проводником.

Если проволочную рамку с током поместить между полюсами подковообразного магнита, она устанавливается так, что её плоскость становится перпендикулярной прямой, соединяющей полюсы магнита.

Таким образом, магнитное поле оказывает на рамку с током ориентирующее действие, аналогичное действию на стрелку компаса.

Рамка около провода с током

Поворачивается и оказывается в одной плоскости с проводником

Рамка между полюсами магнита

Её плоскость перпендикулярна прямой, соединяющей полюсы

Вывод

Магнитное поле ориентирует рамку с током, как стрелку компаса

Магнитное поле оказывает на рамку с током ориентирующее действие, как на магнитную стрелку.

Почему рамку с током можно считать «стрелкой компаса без железа»?

И рамка, и стрелка поворачиваются в магнитном поле и устанавливаются в определённом положении. По гипотезе Ампера стрелка — это тоже набор маленьких круговых токов, так что природа их поворота одна.

Тренажёр

Действует ли магнитная сила?

Реши, действует ли в описанной ситуации магнитная сила, а в задачах выбери верный ответ.

Думаем как физики

Разберите ситуацию

В книге Араго «Гром и молния» описано, как после удара молнии стрелки компасов перемагничивались, а стальные предметы намагничивались. Как это объяснить?

Сверить рассуждение

Молния — очень сильный кратковременный электрический ток. Он создаёт сильное магнитное поле, которое действует на «амперовы» токи в стали: поворачивает их так, что тело намагничивается, а у стрелки компаса полюсы могут поменяться местами.

Две параллельные шины подстанции соединены так, что токи в них текут в противоположных направлениях. Почему при коротком замыкании их крепления могут сломаться?

Сверить рассуждение

Проводники с токами противоположных направлений отталкиваются, и сила тем больше, чем больше токи. При коротком замыкании ток возрастает во много раз, магнитные силы становятся огромными и могут погнуть шины или сорвать крепления.

Почему проводник в опыте с подковообразным магнитом остаётся неподвижным, пока цепь разомкнута, хотя в меди очень много свободных электронов?

Сверить рассуждение

Без тока свободные электроны движутся хаотически, во все стороны одинаково. Магнитные силы, действующие на них, в среднем компенсируют друг друга. Только при упорядоченном движении зарядов — токе — появляется результирующая магнитная сила на проводник.

Соберём главное

Шесть выводов

01Магнитное поле создаётся движущимися электрическими зарядами (или переменным электрическим полем) и действует на движущиеся заряды и магниты.
02Магнитное поле действует на проводник только тогда, когда по нему идёт ток: магнитные силы действуют на движущиеся заряды.
03Параллельные проводники с токами одного направления притягиваются, с токами противоположных направлений — отталкиваются.
04Магнитное поле оказывает на рамку с током ориентирующее действие, как на магнитную стрелку.
05Магнитное взаимодействие обусловлено не особыми магнитными зарядами, а движением электрических зарядов — электрическим током.
06О магнитном поле судят по силе, действующей на движущийся заряд, проводник с током или магнит.
Тест · 10 вопросовОдин правильный ответ в каждом вопросе

Сначала изучи модель и конспект. За каждый верный ответ — 1 балл, максимум — 10. После проверки откроются пояснения.

1. Что обнаружил Эрстед в 1820 г.?
2. Чем, по гипотезе Ампера, определяются магнитные свойства тел?
3. Чем создаётся магнитное поле?
4. Электрон покоится между полюсами магнита. Действует ли на него магнитное поле?
5. Какой опыт доказывает, что магнитное поле действует только на движущиеся заряды?
6. В опыте с гибким проводником между полюсами подковообразного магнита изменили направление тока. Что произойдёт?
7. Как взаимодействуют два параллельных проводника, по которым идут токи одного направления?
8. Что называют магнитными силами?
9. С какой силой на каждый метр длины взаимодействуют два длинных параллельных проводника с токами по 1 А, расположенные в вакууме на расстоянии 1 м?
10. Как устанавливается рамка с током между полюсами подковообразного магнита?

↑
