Гармоническое колебание и его осциллограмма
Задай амплитуду, период и начальную фазу, затем передвигай время или нажми ▶. Сравни положение тела на оси с точкой на осциллограмме x(t).
Модель: x = A cos(ωt + φ₀), x = 0 — положение равновесия, ось x направлена вправо. Зелёная стрелка показывает скорость: направление — куда движется тело, длина условно — модуль скорости; он наибольший в положении равновесия и равен нулю в крайних точках.
Колебательное и периодическое движение
При поступательном движении тело может вообще не вернуться в исходное положение, при вращательном оно возвращается через период обращения T. Но часто тело движется сначала в прямом направлении, затем в обратном, и это повторяется многократно по одной и той же траектории. Через любую точку траектории, кроме двух крайних, тело проходит в обоих направлениях. Такое движение называется колебательным.
Колеблются груз на нити и на пружине, качели, листья под ветром, струны гитары и пианино, атомы в кристаллической решётке. Если координата x, проекции скорости vₓ и силы Fₓ принимают одни и те же значения через равные промежутки времени, колебания называются периодическими.
| Вид движения | Повторяемость | Пример |
|---|---|---|
| Поступательное | Тело может не вернуться в исходное положение | Автомобиль на прямой дороге |
| Вращательное | Положение повторяется через период обращения T | Карусель, колесо |
| Колебательное | Тело движется то туда, то обратно по одной траектории | Маятник часов, качели, струна |
Колебательное движение — движение, при котором тело многократно проходит одну и ту же траекторию то в прямом, то в обратном направлении.
Почему движение поршня в двигателе автомобиля — колебательное, а движение колеса — нет?
Поршень движется по одной прямой то вверх, то вниз и проходит одни и те же точки в обоих направлениях. Каждая точка колеса движется по окружности всё время в одну сторону — это вращательное движение, хотя оно тоже периодическое.
Период, частота и циклическая частота
Минимальный промежуток времени, через который повторяются значения всех величин, характеризующих колебание, называется периодом колебаний T. Если за время Δt произошло N колебаний, то T = Δt / N.
Частота колебаний ν равна отношению числа колебаний N к промежутку времени Δt: ν = N / Δt = 1 / T. Она показывает, сколько колебаний тело совершает за секунду. Циклическая частота ω показывает число колебаний за 2π секунд: ω = 2πν = 2π / T. Единицы в СИ: период — секунда (1 с), частота — герц (1 Гц = 1 с⁻¹), циклическая частота — 1 с⁻¹ (рад/с). 1 Гц — частота, при которой тело совершает одно полное колебание за 1 с.
Период
T = Δt / N, единица — 1 с
Частота
ν = N / Δt = 1 / T, единица — 1 Гц
Циклическая частота
ω = 2πν = 2π / T, единица — 1 с⁻¹
Период T — время одного полного колебания, частота ν = 1 / T — число колебаний за секунду, циклическая частота ω = 2πν = 2π / T.
Сердце человека в покое делает около 72 ударов в минуту. Каковы период и частота его биений?
T = Δt / N = 60 с : 72 ≈ 0,83 с, ν = N / Δt = 72 : 60 с = 1,2 Гц. Проверка: T · ν = 0,83 с · 1,2 Гц ≈ 1.
Маятниковые часы
Маятник часов совершает колебательное движение: проходит одни и те же точки то в одну, то в другую сторону. Повторение колебаний через равные промежутки времени и позволяет отсчитывать время.
Christoph Braun · CC0 · Источник. Без изменений.
Изображение временно недоступно. Ссылка на источник находится выше.

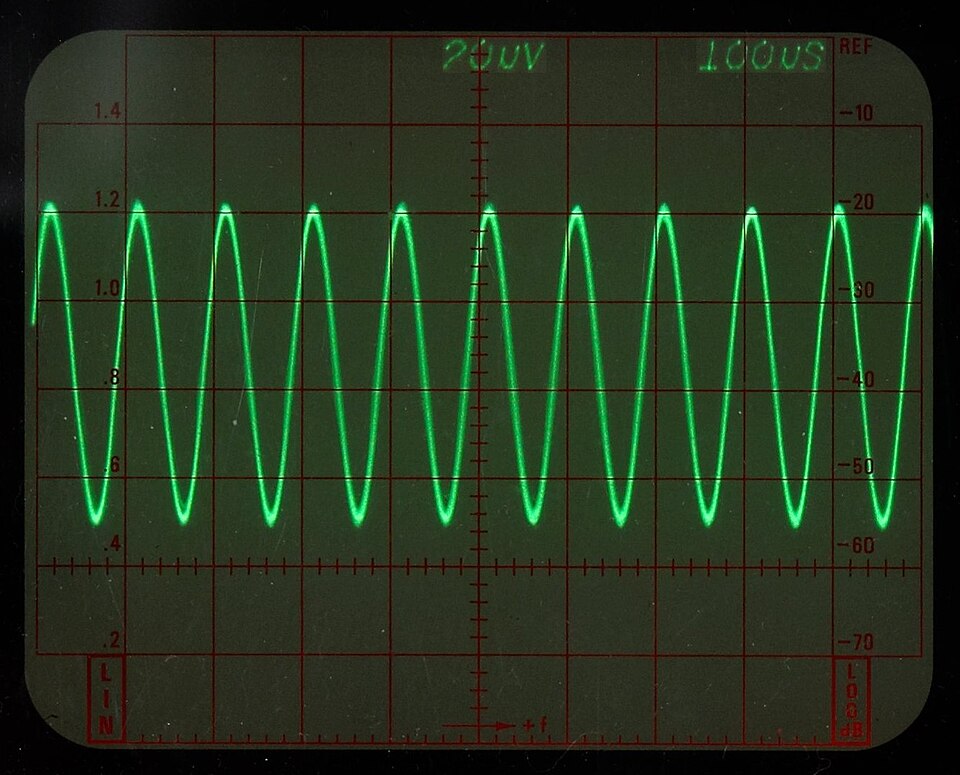

Синусоида на экране осциллографа
Осциллограф рисует осциллограмму — зависимость напряжения от времени. Синусоида на экране — гармонические колебания электрической природы: они описываются тем же законом, что и колебания груза на пружине.
Pittigrilli · CC BY-SA 4.0 · Источник. Без изменений.
Изображение временно недоступно. Ссылка на источник находится выше.
Осциллограмма. Амплитуда колебаний
Колебания удобно изображать графиком x(t). Если к грузу на двух нитях прикрепить фломастер, он чертит на неподвижном листе прямую — траекторию груза. Если же лист равномерно тянуть, на нём появляется кривая — развёртка колебаний, или осциллограмма (от лат. oscillum — колебание и греч. грамма — запись). Её можно получить и с ультразвуковым датчиком движения и компьютером.
Ось времени проводят через положение устойчивого равновесия x = 0. Тогда координата меняется от xₘₐₓ = A до xₘᵢₙ = −A. Максимальное отклонение от положения равновесия называется амплитудой колебаний A. Скорость тела при этом тоже периодически меняется: она максимальна в положении равновесия и равна нулю в крайних точках. Форма колебаний — форма кривой x(t): у груза на пружине это синусоида, у электрокардиограммы она намного сложнее. При одинаковых A и T колебания могут иметь разную форму.
| Положение груза | Координата | Скорость |
|---|---|---|
| Крайнее (верхнее на графике) | x = A | v = 0 |
| Положение равновесия | x = 0 | максимальная по модулю |
| Крайнее (нижнее на графике) | x = −A | v = 0 |
Амплитуда A — максимальное отклонение тела от положения равновесия; на осциллограмме координата меняется от A до −A.
Чем траектория груза отличается от его осциллограммы?
Траектория — линия, по которой движется груз: короткий отрезок прямой между крайними точками. Осциллограмма — график зависимости координаты от времени; кривая появляется только потому, что лист равномерно движется.
Гармонические колебания и их закон
Движение, при котором координата тела изменяется во времени по закону синуса (или косинуса), называется гармоническим колебанием: x(t) = A cos(ωt + φ₀) или x(t) = A sin(ωt + φ₀). Зависимость x(t) называют кинематическим законом движения: по ней находят положение, а значит и скорость, и ускорение тела в любой момент.
Величина φ = ωt + φ₀ — фаза колебаний, она определяет состояние системы в любой момент времени; φ₀ — начальная фаза (значение фазы при t = 0). Величины T, ν, ω, A похожи на величины движения по окружности: амплитуда — радиус, фаза — угол поворота, циклическая частота — угловая скорость. Частота (период) зависит только от свойств колебательной системы, а амплитуда и начальная фаза — от способа, которым вызваны колебания (отклонением или толчком).
Закон x = 0,40 cos(8πt − π/3) (м)
Амплитуда A = 0,40 м, ω = 8π рад/с, φ₀ = −π/3
Частота и период
ν = ω / 2π = 8π : 2π = 4,0 Гц; T = 1 / ν = 0,25 с
Координата при t₁ = 5,0 с
x = 0,40 cos(40π − π/3) = 0,40 · 0,5 = 0,20 м
Гармонические колебания описываются законом x = A cos(ωt + φ₀); фаза ωt + φ₀ определяет состояние системы в любой момент времени.
Тело колеблется с A = 20 см и T = 1,0 с, а в момент t = 0 его отклонение максимально. Как записать закон движения?
Начальное отклонение максимально, поэтому удобен косинус с φ₀ = 0. ω = 2π / T = 2π рад/с, значит x = 0,20 cos(2πt) (м).
Узнаём колебания и читаем их закон
Определи вид механического движения, а в задачах найди период, частоту, путь или положение тела.
Разберите ситуацию
Посчитайте свой пульс: допустим, за 15 с сердце ударило 18 раз. Найдите частоту ν и период T биений сердца. В норме ли пульс для подростка 15 лет (60–80 ударов в минуту)?
Сверить рассуждение
ν = N / Δt = 18 : 15 с = 1,2 Гц, T = 1 / ν ≈ 0,83 с. В минуту — 1,2 · 60 = 72 удара, это в пределах нормы 60–80 ударов в минуту.
Игла швейной машины делает 600 стежков в минуту, а её ход (расстояние между крайними точками) 2,0 см. Найдите частоту колебаний иглы и путь, который она проходит за 1 с.
Сверить рассуждение
ν = 600 : 60 с = 10 Гц. Амплитуда — половина хода: A = 1,0 см. За одно колебание путь 4A = 4,0 см, за 1 с — 10 колебаний: s = 10 · 4,0 см = 40 см.
Два колебания имеют одинаковые амплитуду и период. Обязательно ли их осциллограммы одинаковы? Приведите пример.
Сверить рассуждение
Нет. Амплитуда и период не дают полного представления о процессе: кривые могут иметь совершенно разную форму. Колебания груза на пружине дают синусоиду, а электрокардиограмма при том же периоде биений сердца имеет сложную форму с острыми зубцами.
