§ 2. Пружинный и математический маятники

Груз на пружине и груз на нити — простейшие колебательные системы. Почему они колеблются и от чего зависит период их колебаний?

Объясняющая модельСхемы и примеры10 вопросов с разбором
Главный вопрос

Какие условия нужны для возникновения колебаний и от чего зависят периоды пружинного и математического маятников?

Наблюдаем и объясняем

Два маятника: что задаёт период

Выбери маятник и меняй его параметры. Нажми ▶ и сравни, от каких величин зависит период, а от каких — нет.

1 кг
100 Н/м
1 м
0 %

g = 9,8 м/с². Пружина невесомая, трения нет; математический маятник отклоняется на малый угол (до 8°). Красная стрелка — возвращающая сила, она всегда направлена к положению равновесия.

01

Условия возникновения колебаний

Опыты показывают: чтобы возникли механические колебания, тело сначала нужно привести в движение — отклонить от положения равновесия или придать ему начальную скорость толчком. Этим отклонением или толчком определяется амплитуда колебаний.

Кроме того, при выведении тела из положения равновесия в системе должна возникать результирующая сила, стремящаяся вернуть тело в положение равновесия. Если эта возвращающая сила направлена к положению равновесия и прямо пропорциональна смещению тела, колебания будут гармоническими. В положении равновесия x = 0 и возвращающая сила равна нулю: если тело в этот момент остановить, колебания исчезнут.

Вывести из равновесия

Отклонением или толчком — от этого зависит амплитуда

Возвращающая сила

Направлена к положению равновесия

Сила пропорциональна смещению

Тогда колебания гармонические

Для гармонических колебаний тело выводят из равновесия, и на него действует возвращающая сила, направленная к положению равновесия и пропорциональная смещению.

Почему качели не начнут качаться сами, хотя на них действуют сила тяжести и сила упругости подвеса?

В положении равновесия эти силы уравновешены, возвращающая сила равна нулю. Колебания начнутся, только если качели отклонить или подтолкнуть — сообщить системе энергию.

02

Пружинный маятник

Пружинный маятник — простейшая колебательная система из тела и пружины, связывающей тело с опорой. Пусть тело массой m лежит на гладкой горизонтальной поверхности и прикреплено к невесомой пружине жёсткостью k. Сместим его вправо на x: возникнет сила упругости F⃗упр, направленная влево. По второму закону Ньютона ma⃗ = F⃗упр + mg⃗ + N⃗, а в проекциях на ось Ox с учётом закона Гука: maₓ = −kx.

Отсюда aₓ + (k/m)x = 0 — уравнение гармонических колебаний пружинного маятника. Минус показывает, что сила всегда направлена к положению равновесия. Период и циклическая частота: T = 2π√(m/k), ω = √(k/m). Они определяются массой груза и жёсткостью пружины и не зависят от амплитуды. Те же формулы верны и для вертикального пружинного маятника.

Второй закон Ньютона

maₓ = −kx

Циклическая частота

ω = √(k/m)

Период

T = 2π√(m/k)

Период пружинного маятника T = 2π√(m/k) определяется массой груза и жёсткостью пружины и не зависит от амплитуды.

Изменится ли период пружинного маятника на Луне или в невесомости?

Нет. В формулу T = 2π√(m/k) не входит ускорение свободного падения: масса груза и жёсткость пружины на Луне и в невесомости те же.

Пружины подвески вагона

Вагон на пружинах — массивное тело на упругой опоре, то есть вертикальный пружинный маятник. Чем больше масса и меньше жёсткость пружин, тем больше период покачивания: T = 2π√(m/k).

Agnes Monkelbaan · CC BY-SA 4.0 · Источник. Без изменений.

Маятник Фуко в Исаакиевском соборе

Тяжёлый шар на нити длиной около 98 м — почти математический маятник: размер шара мал по сравнению с длиной нити. По формуле Гюйгенса его период T = 2π√(l/g) ≈ 20 с.

Manfred Schröter · CC BY-SA 4.0 · Источник. Без изменений.

03

Математический маятник

Математический маятник — небольшое тело массой m, подвешенное на невесомой нерастяжимой нити длиной l и находящееся в поле силы тяжести. На отклонённый на угол α маятник действуют сила тяжести mg⃗ и сила упругости нити F⃗упр. При малых углах длина дуги почти равна отклонению x, sin α ≈ x / l и Fупр ≈ mg, поэтому maₓ = −(mg / l)x.

Получаем уравнение колебаний математического маятника aₓ + (g / l)x = 0. Значит, ω = √(g / l), а период малых колебаний определяется формулой Гюйгенса T = 2π√(l / g). Период математического маятника не зависит от массы и амплитуды, а определяется только длиной нити и ускорением свободного падения.

Сравнение двух маятников
МаятникПериодЗависит отНе зависит от
ПружинныйT = 2π√(m/k)массы m и жёсткости kамплитуды и g
МатематическийT = 2π√(l/g)длины l и ускорения gмассы и амплитуды (при малых углах)

Период малых колебаний математического маятника T = 2π√(l/g) определяется только длиной нити и ускорением свободного падения.

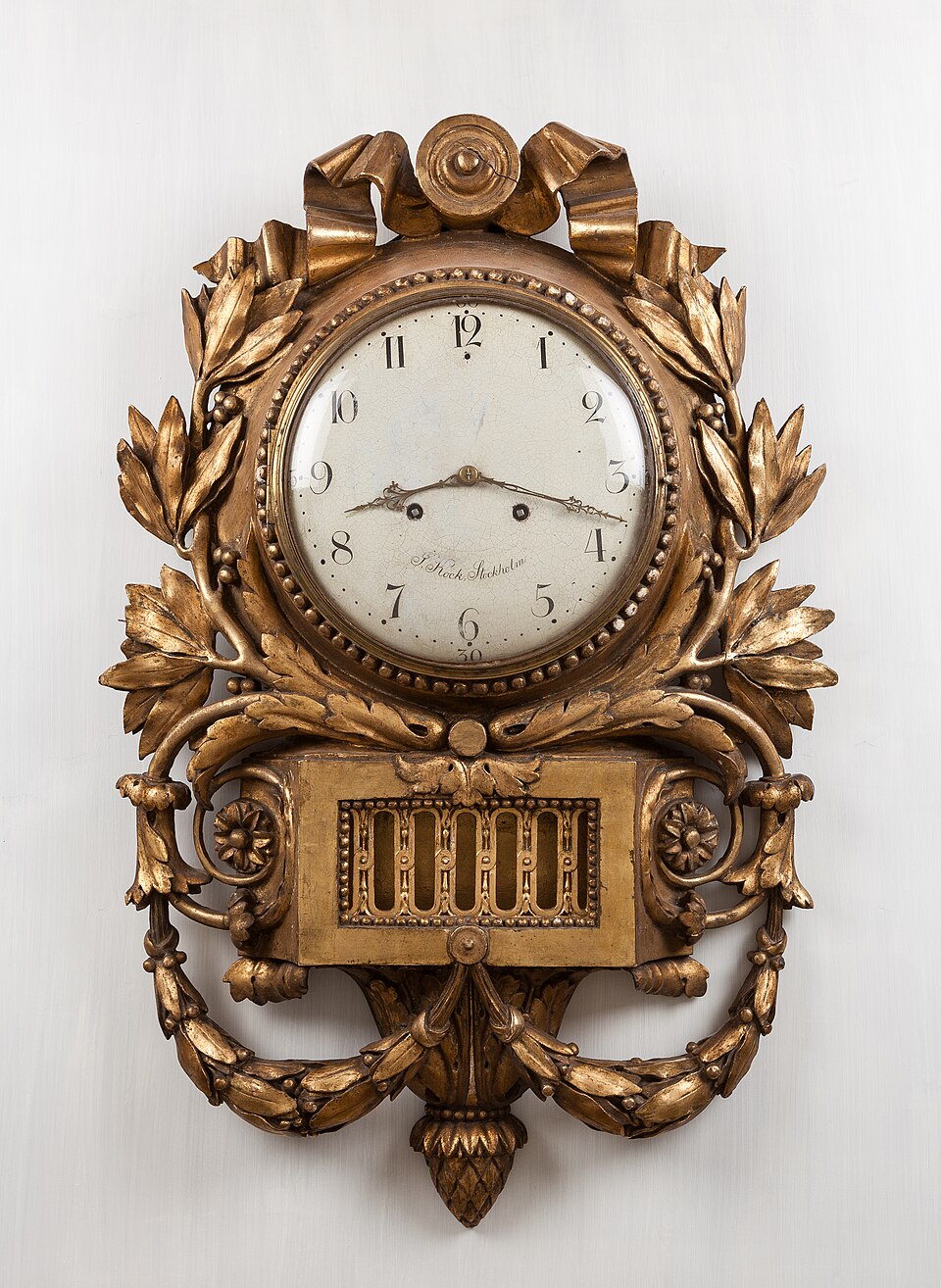

Маятниковые часы спешат. Как изменить длину подвеса, чтобы они шли точно?

Часы спешат — период маятника слишком мал. Чтобы его увеличить, по формуле T = 2π√(l/g) нужно немного удлинить подвес.

04

Уравнение гармонических колебаний. Пример

Подставив ω = √(k/m) и ω = √(g/l), уравнения обоих маятников можно записать одинаково: aₓ(t) + ω²x(t) = 0. Это уравнение гармонических колебаний; ему удовлетворяют законы x = A cos(ωt + φ₀) и x = A sin(ωt + φ₀) из § 1.

Пример. Груз массой m = 500 г в покое растягивает вертикальную пружину на x₀ = 10 мм; его смещают вниз на 30 мм и отпускают. Найдём ω и T. Из условия равновесия mg = kx₀, поэтому k = mg / x₀, а ω = √(k/m) = √(g / x₀). Смещение 30 мм задаёт только амплитуду и в ответ не входит.

Жёсткость из равновесия

mg = kx₀, k = mg / x₀

Циклическая частота

ω = √(g / x₀) = √(9,8 м/с² : 0,010 м) ≈ 31 рад/с

Период

T = 2π / ω = 2π√(x₀ / g) ≈ 0,20 с

Уравнение гармонических колебаний aₓ + ω²x = 0 одинаково для пружинного и математического маятников.

Как с помощью математического маятника определить ускорение свободного падения в данном месте?

Измерить длину нити l и период T (например, время 20 колебаний разделить на 20). Из формулы Гюйгенса g = 4π²l / T². При l = 1,00 м и T = 2,01 с получаем g ≈ 9,8 м/с².

Тренажёр

Как изменится период маятника?

Предскажи, как изменится период колебаний маятника, а в задачах выбери верный ответ.

Думаем как физики

Разберите ситуацию

Почему период пружинного маятника зависит от массы груза, а период математического маятника — нет?

Сверить рассуждение

У пружинного маятника возвращающую силу создаёт пружина: при том же смещении сила kx одна и та же, а тяжёлый груз разгоняется медленнее — период больше. У математического маятника возвращающая сила создаётся силой тяжести и пропорциональна массе: тяжёлый груз сильнее тянется к равновесию, но во столько же раз инертнее. Масса сокращается: aₓ = −(g / l)x.

Груз, подвешенный к пружине, растягивает её в покое на 2,5 см. С каким периодом он будет колебаться, если его оттянуть вниз и отпустить?

Сверить рассуждение

В равновесии mg = kx₀, поэтому m / k = x₀ / g. T = 2π√(m/k) = 2π√(x₀ / g) = 6,28 · √(0,025 м : 9,8 м/с²) ≈ 6,28 · 0,050 с ≈ 0,32 с. Масса груза и то, на сколько его оттянули, знать не нужно.

Влияет ли температура на точность хода маятниковых часов? Как будут идти часы в жаркий день?

Сверить рассуждение

Влияет. При нагревании стержень маятника удлиняется, а период T = 2π√(l/g) растёт. Маятник качается медленнее, и часы начинают отставать. Поэтому в точных часах стержни делали из материалов, мало расширяющихся при нагревании, или с компенсацией.

Соберём главное

Шесть выводов

01Для гармонических колебаний тело выводят из равновесия, и на него действует возвращающая сила, направленная к положению равновесия и пропорциональная смещению.
02Период пружинного маятника T = 2π√(m/k) определяется массой груза и жёсткостью пружины и не зависит от амплитуды.
03Период малых колебаний математического маятника T = 2π√(l/g) определяется только длиной нити и ускорением свободного падения.
04Уравнение гармонических колебаний aₓ + ω²x = 0 одинаково для пружинного и математического маятников.
05Период математического маятника не зависит от массы груза, а период пружинного маятника не зависит от ускорения свободного падения.
06Постоянство периода маятника позволило Х. Гюйгенсу создать маятниковые часы; по периоду маятника можно измерить g.
Тест · 10 вопросовОдин правильный ответ в каждом вопросе

Сначала изучи модель и конспект. За каждый верный ответ — 1 балл, максимум — 10. После проверки откроются пояснения.

1. Какое условие необходимо для возникновения гармонических колебаний?
2. По какой формуле находят период пружинного маятника?
3. Массу груза пружинного маятника увеличили в 4 раза. Как изменился период?
4. Пружинный маятник перенесли с Земли на Луну. Как изменился период его колебаний?
5. При каком условии справедлива формула Гюйгенса T = 2π√(l/g) для математического маятника?
6. Маятниковые часы спешат. Что нужно сделать, чтобы они шли точно?
7. Частота колебаний математического маятника на Земле ν = 1,0 Гц. Чему равна его длина? (g = 9,8 м/с²)
8. Период маятника на Земле T = 0,80 с. Каким он будет на Марсе, где g = 0,37gЗ?
9. Циклическая частота вертикальных колебаний груза на пружине ω = 10 рад/с. На сколько груз растягивает пружину в покое?
10. Как направлена равнодействующая сил, приложенных к грузу маятника, когда он находится в крайнем положении?

↑
