§ 16. Принцип Гюйгенса — Френеля. Дифракция света. Дифракционная решётка

Волновые процессы имеют свои закономерности, которые отличают их от других физических процессов. Что это за закономерности? При каких условиях они проявляются и как их использовать?

Объясняющая модельСхемы и примеры10 вопросов с разбором
Главный вопрос

Почему из-за угла дома мы слышим автомобиль, но не видим его, а решётка из тонких штрихов раскладывает свет в спектр?

Наблюдаем и объясняем

Главные максимумы дифракционной решётки

Меняй длину волны λ и число штрихов N на 1 мм. Следи за углами θ главных максимумов и наибольшим порядком спектра.

600 нм
500

Нормальное падение света, d = 1/N, d sin θ = mλ. Стрелки показывают только направления главных максимумов, а не их яркость.

01

Принцип Гюйгенса

Среда называется однородной, если её физические свойства одинаковы во всех точках, и изотропной, если они одинаковы по всем направлениям. Волновая поверхность — поверхность, все точки которой колеблются в одинаковых фазах; геометрическое место точек, до которых дошли колебания к моменту t, — волновой фронт. От точечного источника в однородной изотропной среде фронт волны — сфера, а очень далеко от источника волну можно считать плоской.

Х. Гюйгенс в 1690 г. сформулировал принцип: каждая точка среды, которой волновой фронт достиг в момент времени t, становится источником вторичных сферических волн; новое положение фронта через промежуток времени τ — огибающая фронтов вторичных волн в момент t + τ. Линия, перпендикулярная волновому фронту, — луч: он показывает направление распространения волны и переноса энергии. В однородной среде радиусы вторичных волн vτ всюду одинаковы, поэтому плоский фронт перемещается параллельно себе — принцип объясняет прямолинейность распространения волн.

Фронт в момент t

каждая его точка — источник вторичной сферической волны

Вторичные волны

за время τ их радиус становится l = vτ

Фронт в момент t + τ

огибающая (касательная) ко всем вторичным волнам

По принципу Гюйгенса каждая точка волнового фронта — источник вторичных сферических волн, а их огибающая даёт новое положение фронта.

Почему солнечные лучи, падающие на футбольное поле, можно считать параллельными?

Солнце очень далеко, поэтому участок его сферического фронта у Земли практически плоский. Лучи перпендикулярны плоскому фронту — значит, параллельны друг другу.

02

Дифракция света

Вблизи границ непрозрачных тел и при прохождении через отверстия свет отклоняется от прямолинейного распространения, и это отклонение сильно зависит от соотношения длины волны и размеров препятствия. Явление огибания волнами непрозрачных препятствий, которое проявляется в отклонении направления распространения волн от прямолинейного, называется дифракцией. Дифракция — одно из подтверждений волновой природы света.

Для проявления дифракции размеры препятствий (отверстий) должны быть меньше или сравнимы с длиной волны. Стоя за углом дома, мы слышим автомобиль, хотя и не видим его: звук «заворачивает за угол», а свет — нет.

Почему звук огибает угол дома, а свет — нет
ВолнаЧто происходит у угла дома
Звук мотора: v ≈ 3·10² м/с, ν = 1·10² Гц, λ = v/ν = 3 мλ сравнима с размерами препятствий — звук огибает угол, мы слышим машину
Свет, отражённый автомобилем: λ = 500 нм = 5,00·10⁻⁷ мλ во много раз меньше препятствия — свет почти не отклоняется, за углом «тень»
Свет у тонкой нити, у края лезвия, у узкой щелиразмеры сравнимы с λ — за препятствием видны светлые и тёмные полосы

Дифракция — огибание волнами препятствий; она заметна, когда размеры препятствий меньше или сравнимы с длиной волны.

Почему на обычных предметах дифракцию света мы почти не замечаем?

Длина световой волны — доли микрометра, а окружающие предметы в миллионы раз больше. Отклонение от прямолинейного пути мало, и тени получаются резкими.

Компакт-диск как дифракционная решётка

Дорожки компакт-диска — частые равноотстоящие бороздки, они работают как отражательная дифракционная решётка: белый свет раскладывается в спектр.

OlPr · CC BY-SA 3.0 · Источник. Без изменений.

Дифракция света на маленьком диске

Лазерный свет огибает маленький непрозрачный диск: вокруг тени видны светлые и тёмные кольца, а в центре тени — светлое пятно. Так интерференция вторичных волн проявляется по принципу Гюйгенса — Френеля.

Clement Eustache · CC BY-SA 4.0 · Источник. Без изменений.

03

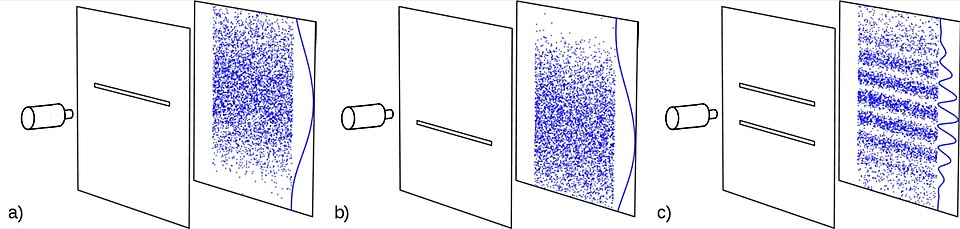

Принцип Гюйгенса — Френеля

Принцип Гюйгенса позволяет найти только направление распространения волнового фронта; он ничего не говорит об амплитуде волны, а значит, и об интенсивности волн, идущих в разных направлениях.

Французский физик О. Ж. Френель дополнил принцип Гюйгенса представлением об интерференции вторичных волн. Принцип Гюйгенса — Френеля: все источники вторичных волн, расположенные на волновом фронте, когерентны между собой; для расчёта амплитуды волны в данной точке пространства нужно учесть интерференцию вторичных волн от всех участков волнового фронта. Таким образом, по Френелю дифракция света объясняется интерференцией вторичных волн.

Гюйгенс

находит направление распространения фронта

Френель

вторичные волны когерентны и интерферируют

Результат

дифракционная картина — интерференция вторичных волн

По принципу Гюйгенса — Френеля вторичные волны когерентны, и дифракция объясняется их интерференцией.

В чём сходство и различие интерференции и дифракции?

В обоих случаях складываются когерентные волны и возникают максимумы и минимумы. При интерференции складываются волны от отдельных источников, при дифракции — вторичные волны от всех участков одного фронта, огибающего препятствие.

04

Дифракционная решётка

Дифракционная решётка — оптический прибор, предназначенный для точного измерения длин волн и разложения света в спектр. Она состоит из большого числа равноотстоящих параллельных штрихов (щелей) на стеклянной или металлической поверхности. Если ширина щели b, а непрозрачной части a, то d = a + b — постоянная (период) решётки. Если на 1 мм приходится N штрихов, то d = 1/N.

При нормальном падении света условие главных дифракционных максимумов: d sin θ = mλ, m = 0, ±1, ±2, …, где m — порядок максимума (спектра). При m = 0 образуется центральный максимум. Так как |sin θ| ≤ 1, число максимумов ограничено: mmax = [d/λ] — целая часть отношения; для спектра первого порядка нужно d > λ. В белом свете центральный максимум белый, а для m ≠ 0 sin θ ~ λ: красные лучи отклоняются сильнее фиолетовых, спектры обращены к центру фиолетовым краем. Чем больше щелей, тем ярче и уже главные максимумы.

1. Период решётки

d = 1/N: при N = 500 штр/мм d = 2·10⁻⁶ м

2. Условие максимумов

d sin θ = mλ, m = 0, ±1, ±2, …

3. Наибольший порядок

mmax = [d/λ]: при λ = 550 нм mmax = [3,6] = 3

Главные максимумы дифракционной решётки наблюдаются под углами d sin θ = mλ; наибольший порядок спектра mmax = [d/λ].

Почему в спектре первого порядка красная полоса дальше от центра, чем фиолетовая?

Для m = 1 sin θ = λ/d, а длина волны красного света (≈ 0,76 мкм) почти вдвое больше, чем фиолетового (≈ 0,40 мкм). Поэтому красные лучи отклоняются на больший угол.

Тренажёр

Заметна ли дифракция? Считаем решётку

Сравни длину волны с размером препятствия и реши, заметна ли дифракция, а в задачах выбери верный ответ.

Думаем как физики

Разберите ситуацию

Почему при удалении оркестра, когда он оказывается за углом дома, некоторое время слышны только звуки барабана и труб-басов?

Сверить рассуждение

У низких звуков малая частота и большая длина волны (λ = v/ν: при 50 Гц около 7 м), она сравнима с размерами дома — такие волны огибают угол. Высокие звуки флейт и скрипок имеют длину волны в десятки сантиметров и сильнее «затеняются» зданием.

Под каким углом θ наблюдается максимум третьего порядка при нормальном падении света с λ = 840 нм на решётку с периодом d = 2,35·10⁻³ см?

Сверить рассуждение

d = 2,35·10⁻⁵ м. Из d sin θ = mλ: sin θ = 3 · 8,40·10⁻⁷ м : 2,35·10⁻⁵ м ≈ 0,107, θ ≈ 6,2°.

Сколько штрихов N на 1 см должна иметь решётка, чтобы спектр второго порядка отсутствовал в видимой области (λ от 0,40 до 0,76 мкм)?

Сверить рассуждение

Второго порядка не будет даже для самого короткого видимого света, если 2λ > d, то есть d < 2 · 0,40 мкм = 0,80 мкм = 8,0·10⁻⁵ см. Тогда N = 1/d > 1 : 8,0·10⁻⁵ см = 12 500 штрихов на 1 см.

Соберём главное

Шесть выводов

01По принципу Гюйгенса каждая точка волнового фронта — источник вторичных сферических волн, а их огибающая даёт новое положение фронта.
02Дифракция — огибание волнами препятствий; она заметна, когда размеры препятствий меньше или сравнимы с длиной волны.
03По принципу Гюйгенса — Френеля вторичные волны когерентны, и дифракция объясняется их интерференцией.
04Главные максимумы дифракционной решётки наблюдаются под углами d sin θ = mλ; наибольший порядок спектра mmax = [d/λ].
05Луч перпендикулярен волновому фронту и указывает направление распространения волны и переноса энергии.
06В спектре решётки sin θ ~ λ: красный свет отклоняется сильнее фиолетового; чем больше щелей, тем ярче и уже главные максимумы.
Тест · 10 вопросовОдин правильный ответ в каждом вопросе

Сначала изучи модель и конспект. За каждый верный ответ — 1 балл, максимум — 10. После проверки откроются пояснения.

1. В чём состоит принцип Гюйгенса?
2. Что называют лучом в волновой теории?
3. Что называют дифракцией?
4. При каком условии дифракция заметна?
5. Почему из-за угла дома слышен шум автомобиля, хотя сам автомобиль не виден?
6. Что добавил Френель к принципу Гюйгенса?
7. На 1 мм дифракционной решётки нанесено 200 штрихов. Каков период решётки d?
8. Свет с λ = 500 нм падает нормально на решётку с периодом d = 2,0 мкм. Под каким углом виден максимум первого порядка?
9. Какой наибольший порядок спектра даёт решётка с d = 2,0 мкм для света с λ = 600 нм?
10. На решётку падает белый свет. Какой цвет в спектре первого порядка отклоняется на наибольший угол?

↑
