Наводка фотоаппарата на резкость
Меняй фокусное расстояние объектива и расстояние до предмета. Найди, где должна стоять матрица, чтобы изображение было резким.
Объектив заменён одной тонкой собирающей линзой: f = Fd/(d − F), Γ = f/d. Предмет дальше 2F, поэтому изображение действительное, уменьшенное, обратное. Размеры на схеме нормированы.
Две группы оптических приборов
По своему назначению оптические приборы подразделяются на две большие группы: 1) приборы для получения действительных изображений предметов — проекторы, фотоаппараты; 2) приборы для увеличения угла зрения — лупа, микроскоп, подзорная труба (о них — в § 23).
Приборы первой группы создают изображение самими преломлёнными лучами, поэтому его можно получить на экране или светочувствительной матрице. Главная часть такого прибора — собирающая система линз, и положение изображения можно рассчитать по формуле тонкой линзы 1/F = 1/d + 1/f (§ 21).
| Прибор | Что он делает |
|---|---|
| Фотоаппарат | Даёт действительное, уменьшенное, обратное изображение на матрице |
| Проектор | Даёт действительное увеличенное изображение на экране |
| Лупа, микроскоп, подзорная труба | Увеличивают угол зрения (§ 23) |
По назначению оптические приборы делят на две группы: для получения действительных изображений (проекторы, фотоаппараты) и для увеличения угла зрения (лупа, микроскоп, подзорная труба).
Почему изображение, которое даёт фотоаппарат, уменьшенное и обратное?
Снимаемые предметы обычно находятся намного дальше двойного фокусного расстояния объектива (d > 2F). Собирающая линза в этом случае даёт действительное, обратное, уменьшенное изображение недалеко за фокусом — там и стоит матрица.
Фотоаппарат и объектив
Фотоаппарат — оптическое устройство, предназначенное для получения действительных уменьшенных обратных изображений предметов на светочувствительной (сенсорной) матрице. Предметы при этом могут находиться на различном удалении от точки съёмки. Фотоаппарат состоит из закрытой светонепроницаемой камеры и системы линз, называемой объективом.
Перемещая объектив, добиваются наводки на резкость, при которой изображение предмета формируется точно на светочувствительной матрице. В противном случае изображение получается нечётким (размытым). Расчёт по формуле линзы при F = 50 мм: для предмета на расстоянии d = 5 м изображение получается в f ≈ 50,5 мм от объектива, а для d = 0,5 м — в f ≈ 55,6 мм. Чем ближе предмет, тем дальше от матрицы нужно отодвинуть объектив.
Камера
Закрытая, светонепроницаемая
Объектив
Система линз, создающая изображение
Матрица
Принимает действительное изображение
Наводка на резкость
Перемещение объектива, чтобы изображение легло точно на матрицу
Фотоаппарат состоит из закрытой светонепроницаемой камеры и объектива; перемещая объектив, добиваются наводки на резкость, при которой изображение формируется точно на матрице.
Можно ли сфотографировать себя в зеркале? Что получится на снимке?
Можно. Плоское зеркало даёт мнимое изображение, расположенное за зеркалом на таком же расстоянии, на каком вы стоите перед ним; объектив принимает его за предмет и наводится на расстояние до него — вдвое большее, чем до зеркала. На снимке вы будете зеркально перевёрнуты: правая и левая стороны поменяются местами.

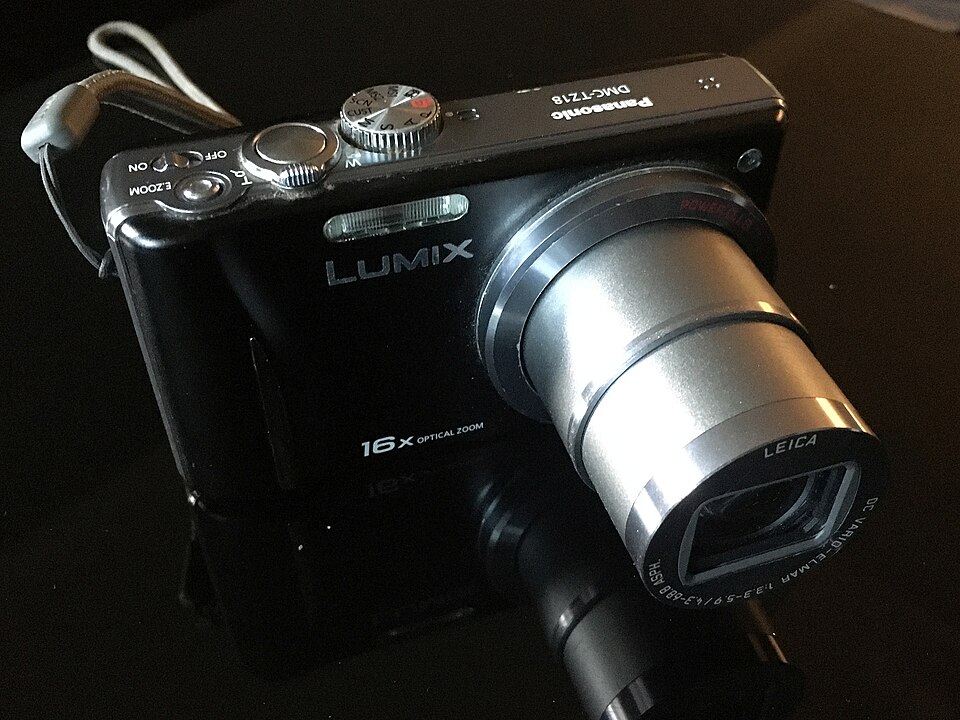

Цифровой фотоаппарат с выдвинутым объективом
Объектив — система линз — создаёт на матрице действительное уменьшенное обратное изображение. Перемещая линзы объектива, аппарат наводится на резкость.
Pittigrilli · CC BY-SA 4.0 · Источник. Без изменений.
Изображение временно недоступно. Ссылка на источник находится выше.
Цветные фильтры на сенсорах матрицы
Над каждым сенсором матрицы — фильтр одного из основных цветов: красного, зелёного или синего. По сигналам соседних сенсоров процессор восстанавливает цвет каждого пикселя.
Cburnett · CC BY-SA 3.0 · Источник. Без изменений.
Изображение временно недоступно. Ссылка на источник находится выше.
Матрица, диафрагма и выдержка
Светочувствительная матрица покрыта сенсорами освещённости, каждый из которых имеет фильтр одного из основных цветов: синий, красный или зелёный. На элементе матрицы формируется точка изображения — пиксель (от англ. picture element — элемент изображения). Чем больше пикселей, тем качественнее изображение, поэтому важнейшая характеристика цифрового фотоаппарата — его разрешение, то есть количество пикселей: у самых простых аппаратов несколько мегапикселей, у лучших — до нескольких десятков. Количество сенсоров влияет и на размер снимка, который можно получить с помощью аппарата.
Количество световой энергии, поступающей на матрицу, определяется размерами диафрагмы — отверстия, через которое свет проходит в объектив, — и временем открытия затвора (выдержкой). При нажатии кнопки затвора на каждом пикселе фиксируется интенсивность каждого из трёх цветов; процессор собирает эту информацию в файл и записывает его на карту памяти.
Пиксель
Точка изображения на элементе матрицы
Разрешение
Количество пикселей (мегапиксели)
Диафрагма
Чем шире отверстие, тем больше света
Выдержка
Время, на которое открыт затвор
Количество световой энергии, поступающей на матрицу, определяется размерами диафрагмы и выдержкой, а качество изображения — разрешением, то есть количеством пикселей матрицы.
Вечером снимок получается тёмным. Что можно изменить в настройках фотоаппарата?
Нужно, чтобы на матрицу попало больше световой энергии: открыть диафрагму шире или увеличить выдержку. Но при длинной выдержке движущиеся предметы и дрожание рук смазывают снимок, поэтому вечером пользуются штативом.
Достоинства цифрового фотоаппарата
Огромное преимущество цифрового фотоаппарата — сделанный снимок можно сразу посмотреть на самом аппарате, а потом на компьютере или другом устройстве. Учебник называет ещё пять его достоинств.
Сегодня такие же матрицы стоят в смартфонах, веб-камерах и видеорегистраторах: везде объектив создаёт на матрице действительное уменьшенное обратное изображение, а электроника превращает его в файл.
Копии
Неограниченно большое количество копий без потери качества «оригинала»
Условия съёмки
Разные световые условия и расстояния без дополнительных устройств
Обработка
Перенос на разные поверхности, размещение на сайте, редактирование в компьютерных программах
Серийная съёмка
Много снимков с минимальным интервалом — 10 и более кадров в секунду
Размеры и масса
Например, 10 × 6 × 5 см и 200 г
Цифровой фотоаппарат позволяет сразу посмотреть снимок, делать сколько угодно копий без потери качества, редактировать снимки и снимать много кадров в секунду.
Почему изображение на матрице перевёрнуто, а на экране фотоаппарата мы видим его прямым?
Объектив как собирающая линза при d > 2F даёт на матрице обратное изображение. Процессор записывает сигналы пикселей в файл и выводит их на экран уже в правильной ориентации, поэтому переворачивать изображение оптически не нужно.
Резкость, свет или пиксели?
Реши, что меняет фотограф в каждой ситуации, а в задачах выбери верный ответ.
Разберите ситуацию
Фотограф снимал далёкие горы, а затем навёл камеру на цветок в 30 см от объектива (F = 50 мм). Почему без новой наводки цветок размыт и на сколько нужно сдвинуть объектив?
Сверить рассуждение
Для гор изображение получалось почти в фокусе, f ≈ 50 мм. Для цветка f = Fd/(d − F) = 50 мм · 300 мм / 250 мм = 60 мм: изображение легло бы на 10 мм дальше матрицы, а на ней получились бы размытые пятна. Объектив нужно отодвинуть от матрицы примерно на 10 мм.
Почему слайд или кадр плёнки вставляют в проектор «вверх ногами»?
Сверить рассуждение
Объектив проектора — собирающая система, а слайд стоит между F и 2F. Такое изображение действительное, увеличенное и обратное. Чтобы на экране картинка была прямой, сам слайд заранее переворачивают.
В стенке тёмного ящика проделали небольшое отверстие — получилась камера-обскура, и на дальней стенке видно обратное изображение улицы. Как изменятся яркость и резкость изображения, если отверстие сделать больше?
Сверить рассуждение
Через большое отверстие проходит больше света, поэтому изображение станет ярче. Но от каждой точки предмета на стенку попадёт уже не узкий пучок, а широкое пятно, пятна перекроются — изображение станет размытым. Поэтому в фотоаппарате вместо простого отверстия стоит объектив: он собирает широкий пучок от каждой точки снова в точку.
Шесть выводов
Тест · 10 вопросовОдин правильный ответ в каждом вопросе
Сначала изучи модель и конспект. За каждый верный ответ — 1 балл, максимум — 10. После проверки откроются пояснения.
