Во сколько раз лупа увеличивает угол зрения
Меняй фокусное расстояние лупы и выбери, где находится изображение. Сравни угол зрения через лупу с углом зрения без неё.
Γ = φ′/φ, где φ — угол зрения невооружённым глазом с расстояния d₀ = 25 см. Изображение на расстоянии d₀: Γ = 1 + d₀/F; на бесконечности (глаз расслаблен): Γ = d₀/F. Лупа вплотную к глазу.
Глаз и угол зрения
Основную часть информации (примерно 90 %) об окружающем мире мы получаем с помощью органов зрения. Изображение предмета на сетчатке всегда действительное, уменьшенное и перевёрнутое. Его размер определяется углом зрения φ = h/F — углом, под которым виден предмет из оптического центра глаза O (h — размер изображения на сетчатке, F — фокусное расстояние глаза).
Процесс фокусировки изображения на сетчатку называется аккомодацией глаза. В отличие от фотоаппарата, наводка на резкость достигается не перемещением «объектива» — хрусталика, а изменением его оптической силы. Расстояние наилучшего зрения — расстояние от предмета до глаза, при котором глазные мышцы не устают, а угол зрения максимален. Нормальный глаз имеет расстояние наилучшего зрения около 25 см, а дальнюю точку — на бесконечности.
Угол зрения φ
Угол, под которым виден предмет из оптического центра глаза
Аккомодация
Фокусировка изображения на сетчатку изменением оптической силы хрусталика
Расстояние наилучшего зрения
Около 25 см для нормального глаза
Минимальный угол зрения
Около 1′: под меньшим углом две точки сливаются
Размер изображения предмета на сетчатке определяется углом зрения — углом, под которым виден предмет из оптического центра глаза.
Почему для нормального глаза минимальный угол зрения около 1′?
Две точки видны раздельно, только если их изображения попадают на разные колбочки или палочки сетчатки. Расстояние между соседними колбочками в центральной ямке около 5 мкм, а от сетчатки до хрусталика около 17 мм: 0,005 мм / 17 мм ≈ 3 · 10⁻⁴ рад ≈ 1′.
Дефекты зрения и очки
Близорукость — дефект зрения, при котором глаз видит удалённый предмет не резко, а расплывчато. Дальнозоркость — дефект зрения, при котором глаз не в состоянии видеть резко близкие предметы. Дефекты появляются с возрастом, вследствие болезни или при несоблюдении гигиены. С возрастом хрусталик уплотняется и теряет способность сжиматься, возможность аккомодации уменьшается: к пятидесяти годам расстояние наилучшего зрения увеличивается в среднем до 50 см.
Очки — первый оптический прибор, применённый человеком; они появились в XIII–XIV вв. Для исправления близорукости используют очки с рассеивающими линзами, дальнозоркости — с собирающими. Другая разновидность устройств, корректирующих зрение, — контактные линзы: плотный контакт с роговицей позволяет значительно уменьшить искажения и увеличить поле зрения системы «глаз — линза».
| Дефект | Плохо видны | Линзы очков |
|---|---|---|
| Близорукость | Удалённые предметы | Рассеивающие (D < 0) |
| Дальнозоркость | Близкие предметы | Собирающие (D > 0) |
Близорукость исправляют очками с рассеивающими линзами, а дальнозоркость — очками с собирающими линзами.
Почему пожилой человек, читая газету без очков, отодвигает её подальше от глаз?
С возрастом хрусталик уплотняется и хуже меняет оптическую силу, поэтому близкие буквы уже не фокусируются на сетчатке. Расстояние наилучшего зрения растёт — в среднем до 50 см к пятидесяти годам. Помогают очки с собирающими линзами.

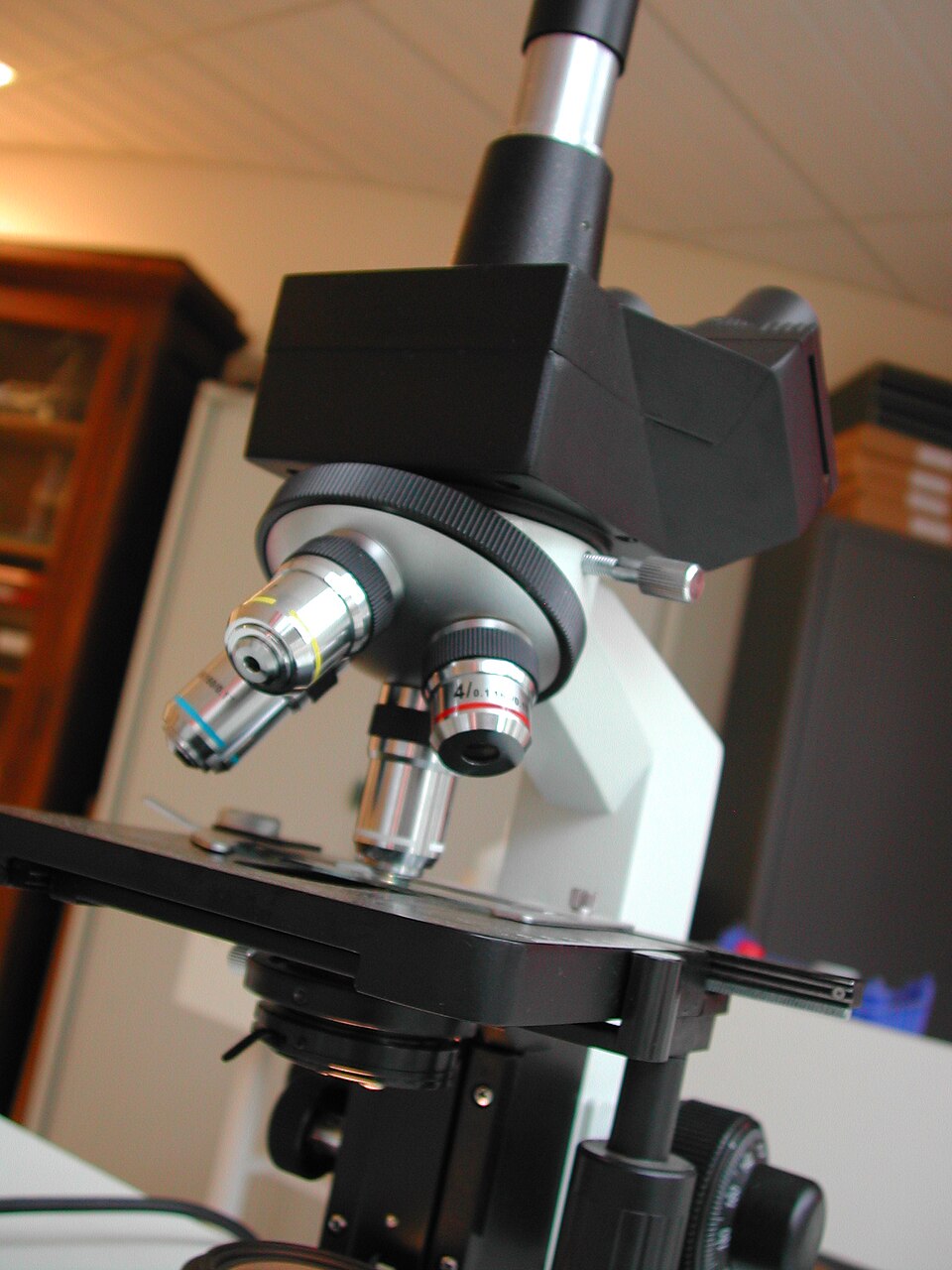

Оптический микроскоп
Объектив с фокусным расстоянием в несколько миллиметров даёт увеличенное действительное изображение препарата, а окуляр позволяет рассмотреть его под большим углом зрения.
Nico10310 · CC BY-SA 3.0 · Источник. Без изменений.
Изображение временно недоступно. Ссылка на источник находится выше.
Лупа над страницей книги
Короткофокусная собирающая линза, расположенная между глазом и предметом, увеличивает угол зрения: буквы и рисунок под лупой видны крупнее.
Niabot · CC BY-SA 3.0 · Источник. Без изменений.
Изображение временно недоступно. Ссылка на источник находится выше.
Лупа
Простейший способ увеличить угол зрения — приблизить предмет к глазу, но это не всегда возможно: опыт показывает, что ближе 14 см объект не фокусируется на сетчатке. Поэтому нужны приборы, вооружающие глаз: для рассматривания очень мелких объектов (лупа, микроскоп), которые их как бы «увеличивают», и для рассматривания удалённых объектов (зрительные трубы, бинокли, телескопы), которые их как бы «приближают».
Лупа — оптический прибор (собирающая линза), позволяющий увеличить угол зрения. Это короткофокусная линза (F от 10 до 100 мм), которая располагается между глазом и предметом. Увеличением лупы Γ называют отношение углов, под которыми виден предмет через лупу (φ′) и невооружённым глазом с расстояния наилучшего зрения d₀ (φ): Γ = φ′/φ. Если предмет расположен между фокусом и лупой так, что изображение находится на расстоянии наилучшего зрения, Γ = 1 + d₀/F. Если предмет поместить в фокальной плоскости, изображение находится на бесконечности, мышцы глаза полностью расслаблены и Γ = d₀/F. Так как d₀ = 0,25 м, лупы имеют увеличение от 2,5 до 25 раз.
Увеличение лупы
Γ = φ′/φ
Изображение на расстоянии d₀
Γ = 1 + d₀/F
Изображение на бесконечности
Γ = d₀/F
Пример: F = 5 см
Γ = 25 см / 5 см = 5 или Γ = 1 + 5 = 6
Лупа — короткофокусная собирающая линза, увеличивающая угол зрения; её увеличение Γ = φ′/φ равно 1 + d₀/F или d₀/F в зависимости от того, где находится изображение.
Почему лупы с увеличением больше 40 не применяют?
Для Γ = d₀/F = 40 нужна линза с F = 250 мм / 40 ≈ 6 мм — очень маленькая и сильно изогнутая. Она даёт сильные искажения изображения, а обзор через неё очень мал. Для больших увеличений служит микроскоп.
Микроскоп, бинокль и телескоп
Микроскоп (от греч. «микрос» — маленький и «скопео» — смотрю) — оптический прибор для получения сильно увеличенных изображений объектов или деталей их структуры, не видимых невооружённым глазом. Он состоит из двух собирающих линзовых систем: объектива с фокусным расстоянием F₁ в несколько миллиметров и окуляра с фокусным расстоянием F₂ в несколько сантиметров. Предмет помещают вблизи фокуса объектива, чуть дальше него; объектив даёт увеличенное действительное изображение, а через окуляр глаз рассматривает мнимое изображение объекта под большим углом зрения. Из-за дифракции в микроскоп невозможно рассмотреть объекты, размеры которых сравнимы с длиной волны света, поэтому его увеличение ограничено: Γ ≤ 2000.

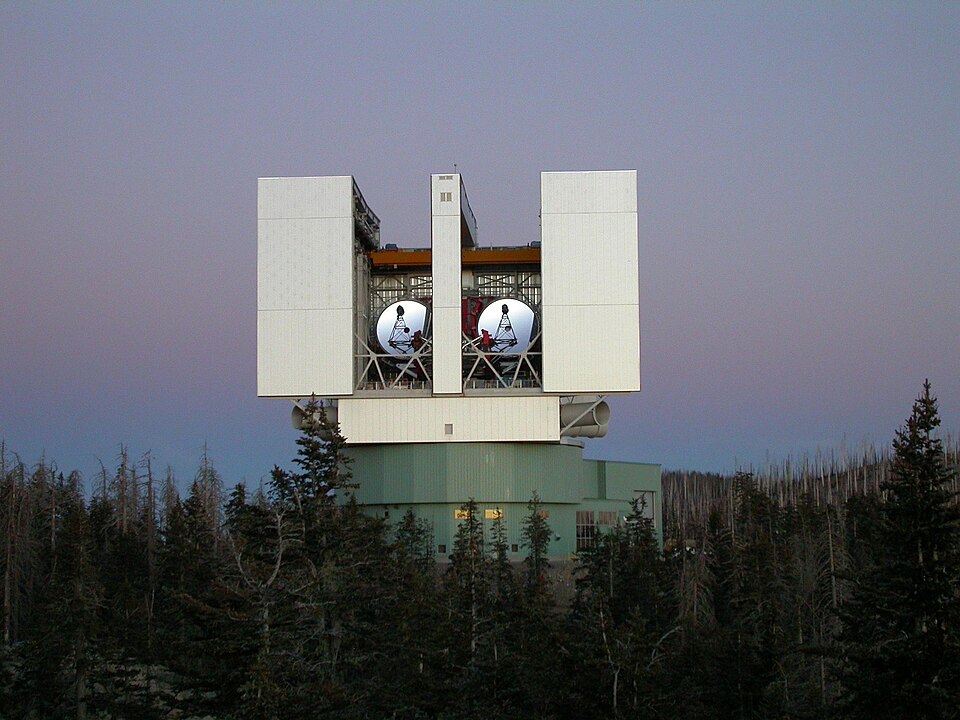

Крупные, но очень удалённые объекты видны под малым углом зрения. Для его увеличения применяют бинокли и телескопы (от греч. «теле» — далеко) — астрономические приборы для наблюдения небесных тел. Бинокль — две маленькие подзорные трубы, составленные вместе для двух глаз. Труба Кеплера даёт перевёрнутое изображение, поэтому в биноклях применяют оборачивающую систему из двух призм с полным отражением: одна поворачивает изображение в вертикальной плоскости, другая — в горизонтальной. Благодаря призмам объективы бинокля можно раздвинуть больше, чем окуляры, и изображение получается не только приближенным, но и объёмным.
Объектив F₁
Несколько миллиметров; даёт увеличенное действительное изображение
Окуляр F₂
Несколько сантиметров; работает как лупа
Глаз
Видит мнимое изображение под большим углом зрения
Микроскоп из объектива и окуляра даёт сильно увеличенные изображения мелких объектов, а бинокли и телескопы увеличивают угол зрения для удалённых объектов.
Можно ли в оптический микроскоп увидеть атом размером около 10⁻¹⁰ м?
Нет. Из-за дифракции объекты, сравнимые с длиной волны света, в микроскоп не различить. Длина волны видимого света от 390 до 770 нм, то есть около 5 · 10⁻⁷ м, — в тысячи раз больше атома.
Какой прибор вооружит глаз
Реши, для чего нужен оптический прибор в каждой ситуации, а в задачах выбери верный ответ.
Разберите ситуацию
Чем микроскоп отличается от подзорной трубы, если оба состоят из объектива и окуляра?
Сверить рассуждение
Микроскоп служит для рассматривания очень мелких близких объектов: предмет помещают у самого фокуса короткофокусного объектива (F₁ — несколько миллиметров), и тот даёт увеличенное изображение, которое рассматривают в окуляр. Подзорная труба предназначена для удалённых объектов: её объектив собирает почти параллельные лучи от далёкого предмета, а окуляр увеличивает угол зрения. Микроскоп «увеличивает», труба «приближает».
Лупу с F = 4 см используют двумя способами: при расслабленном глазе и так, что изображение находится на расстоянии наилучшего зрения. Каковы увеличения? Где должен быть предмет во втором случае?
Сверить рассуждение
При расслабленном глазе Γ = d₀/F = 25 см / 4 см ≈ 6,3. Во втором случае Γ = 1 + d₀/F ≈ 7,3. Изображение мнимое, f = −25 см: 1/d = 1/F − 1/f = 1/4 + 1/25 = 0,29 (см⁻¹), d ≈ 3,4 см — чуть ближе фокуса.
Посмотри на этот текст сначала правым, а потом левым глазом: строчки немного смещаются. К какому эффекту приводит это различие, когда мы смотрим двумя глазами, и как его использует бинокль?
Сверить рассуждение
Глаза находятся в разных точках, поэтому каждый видит предмет немного с другой стороны. Мозг объединяет два изображения и воспринимает глубину — изображение становится объёмным. В бинокле призмы позволяют раздвинуть объективы шире, чем глаза, и объёмность далёких предметов усиливается.
Шесть выводов
Тест · 10 вопросовОдин правильный ответ в каждом вопросе
Сначала изучи модель и конспект. За каждый верный ответ — 1 балл, максимум — 10. После проверки откроются пояснения.
