§ 5. Распространение колебаний в упругой среде. Продольные и поперечные волны

Если бросить камень в воду, от места падения побегут круговые волны. Как колебания передаются от одной точки среды к другой и какими величинами описывают волну?

Объясняющая модельСхемы и примеры10 вопросов с разбором
Главный вопрос

Как возникает и распространяется механическая волна, чем продольная волна отличается от поперечной и как связаны длина, частота и скорость волны?

Наблюдаем и объясняем

Волна бежит, частицы колеблются

Выбери поперечную или продольную волну, задай длину волны и частоту, затем нажми ▶. Следи за красной частицей: она колеблется на месте, а волна бежит вправо.

2 м
2 Гц
0 %

Гармоническая волна бежит вправо, амплитуда смещения частиц 0,08 м (в поперечной волне смещение на рисунке увеличено). Положения равновесия частиц (серые точки) неподвижны: волна переносит энергию, а не вещество.

01

Упругая среда и механическая волна

Возьмём цепочку шариков, соединённых пружинами, и подействуем на первый шарик периодической силой. Из-за сил упругости в колебания той же частоты придут и все следующие шарики, причём каждый — с запаздыванием по сравнению с предыдущим: упругая деформация передаётся вдоль цепочки с конечной скоростью. Такая цепочка — простейшая модель упругой среды, то есть среды, частицы которой связаны между собой силами упругости (газ, жидкость, твёрдое тело, резина).

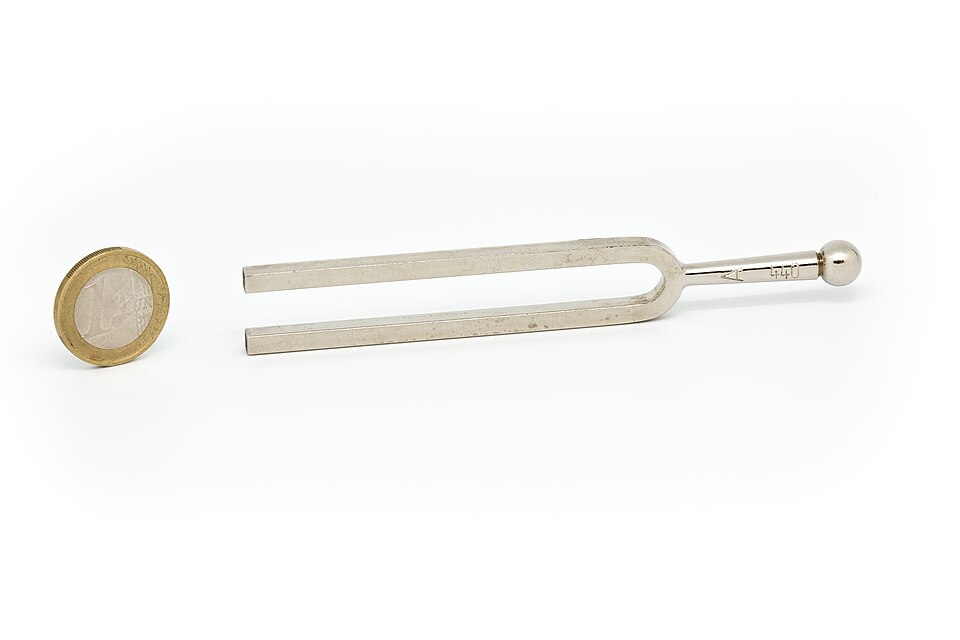

Механической волной называется процесс распространения колебаний в упругой среде, который сопровождается передачей энергии от одной точки среды к другой. Источник механических волн — всегда колеблющееся тело, например камертон: он заставляет соседние частицы среды совершать вынужденные колебания, а силы упругости передают их всё дальше. Механические волны распространяются в газах, жидкостях и твёрдых телах, но не могут распространяться в вакууме. При этом нет переноса вещества: частицы колеблются около своих положений равновесия.

Источник колеблется

Он вызывает вынужденные колебания соседних частиц

Силы упругости

Передают колебания всё более далёким частицам

Волна

Колебания идут с запаздыванием, переносится энергия, а не вещество

Механическая волна — процесс распространения колебаний в упругой среде, сопровождающийся передачей энергии без переноса вещества.

Почему механическая волна не может распространяться в вакууме?

Волну передают силы упругости между соседними частицами среды. В вакууме частиц нет, поэтому колебания источника некому передавать.

02

Продольные и поперечные волны

Волна называется продольной, если частицы среды колеблются вдоль направления распространения волны; при этом образуются сгущения и разрежения. Её легко получить лёгким ударом по концу длинной «мягкой» пружины. Волна называется поперечной, если частицы среды колеблются в плоскости, перпендикулярной направлению распространения волны, — например, если конец шнура или пружины двигать поперёк её оси.

В газах и жидкостях упругие силы возникают только при сжатии и разрежении, поэтому в них распространяются только продольные волны (звук в воздухе и воде). В твёрдых телах возможны и сдвиги слоёв, поэтому там распространяются и продольные, и поперечные волны, причём с разной скоростью: в стали поперечные — около 3300 м/с, продольные — 6100 м/с. Волны вдоль границы двух сред, например на поверхности воды, называют поверхностными.

Сравнение продольных и поперечных волн
ПризнакПродольная волнаПоперечная волна
Колебания частицВдоль направления распространенияПерпендикулярно направлению распространения
ДеформацияСжатие и разрежениеСдвиг слоёв
В каких средахГазы, жидкости, твёрдые телаТвёрдые тела
Скорость в сталиОколо 6100 м/сОколо 3300 м/с

В продольной волне частицы колеблются вдоль направления распространения, в поперечной — перпендикулярно ему; в газах и жидкостях распространяются только продольные волны.

Почему в воздухе не бывает поперечных упругих волн?

Поперечная волна связана со сдвигом слоёв, а при сдвиге слоёв газа силы упругости не возникают. Воздух сопротивляется только сжатию, поэтому в нём распространяются лишь продольные волны.

Круговые волны на воде

От места, где коснулись воды, расходятся круговые волны: их волновой фронт — окружность, радиус которой растёт со временем. Это поверхностные волны — они бегут вдоль границы воды и воздуха.

Roger McLassus · CC BY-SA 3.0 · Источник. Без изменений.

Сейсмограмма землетрясения

Сейсмограф записывает приход сейсмических волн. Продольные волны идут быстрее поперечных, поэтому по запаздыванию поперечной волны определяют расстояние до очага землетрясения.

Z22 · CC BY-SA 3.0 · Источник. Без изменений.

03

Характеристики волн

Амплитуда A — модуль максимального смещения точек среды от положений равновесия. Период T = τ / N — время одного колебания (τ — время, за которое совершается N колебаний), частота ν = N / τ. Период и частота волны равны периоду и частоте колебаний источника.

Новые характеристики волн: длина волны λ — расстояние, на которое возмущение распространяется за время, равное периоду колебаний источника: λ = vT; скорость распространения волны v⃗ — скорость распространения колебаний в среде, её модуль v = λ / T = λν. Скорость волны зависит от плотности и упругих свойств среды. Скорость распространения волны и скорость колебания частиц — разные величины. Волновая поверхность — поверхность, все точки которой колеблются в одинаковых фазах; место точек, до которых колебания дошли к моменту t, — волновой фронт. Волна с фронтом-окружностью называется круговой.

Период и частота

T = τ / N, ν = N / τ = 1 / T

Длина волны

λ = vT

Скорость волны

v = λ / T = λν

Длина волны λ — расстояние, на которое возмущение распространяется за один период: λ = vT, а скорость волны v = λν.

Поплавок качается на волнах. Совпадает ли скорость поплавка со скоростью волны?

Нет. Поплавок колеблется вверх-вниз около одного места, и его скорость всё время меняется. Скорость волны — это скорость, с которой гребни бегут по воде; она постоянна в данной среде.

04

Пример решения задачи

Определим длину волны λ, излучаемой источником колебаний с частотой ν = 200 Гц, если модуль скорости распространения волны v = 1450 м/с (примерно такова скорость звука в воде).

Скорость волны связана с длиной волны и частотой: v = λν. Выразим длину волны и подставим числа. Обрати внимание: 1 Гц = 1 с⁻¹, поэтому м/с : с⁻¹ = м.

Формула

v = λν

Выражаем λ

λ = v / ν

Ответ

λ = 1450 м/с : 200 с⁻¹ = 7,25 м

Чтобы найти длину волны, скорость волны делят на частоту: λ = v / ν.

Частоту источника увеличили в 2 раза, а среда осталась той же. Что произойдёт с длиной волны?

Скорость волны определяется средой и не изменится. Из λ = v / ν следует, что длина волны уменьшится в 2 раза.

Тренажёр

Продольная или поперечная? Считаем волну

Определи вид волны по тому, как колеблются частицы среды, а в задачах выбери верный ответ.

Думаем как физики

Разберите ситуацию

На озере Нарочь расстояние между соседними гребнями волн 1,5 м, а лодка за минуту поднимается на гребень 30 раз. С какой скоростью бегут волны?

Сверить рассуждение

Частота ν = 30 : 60 с = 0,50 Гц, длина волны λ = 1,5 м (расстояние между соседними гребнями). v = λν = 1,5 м · 0,50 Гц = 0,75 м/с.

Сейсмическая станция зарегистрировала продольную волну от землетрясения, а поперечная пришла на 35 с позже. Скорость продольной волны 8,0 км/с, поперечной — 4,5 км/с. Как далеко очаг?

Сверить рассуждение

Обе волны прошли одно и то же расстояние s: s / 4,5 − s / 8,0 = 35 с (скорости в км/с). s · (0,222 − 0,125) = 35, s ≈ 35 : 0,097 ≈ 360 км. Так по запаздыванию поперечной волны находят расстояние до очага.

Почему стук приближающегося поезда можно заранее услышать, приложив ухо к рельсу?

Сверить рассуждение

Рельс — упругая среда: стук колёс бежит по нему продольной волной со скоростью около 6100 м/с, намного быстрее, чем по воздуху. К тому же в длинном стальном рельсе волна меньше ослабевает, чем в воздухе, где расходится во все стороны.

Соберём главное

Шесть выводов

01Механическая волна — процесс распространения колебаний в упругой среде, сопровождающийся передачей энергии без переноса вещества.
02В продольной волне частицы колеблются вдоль направления распространения, в поперечной — перпендикулярно ему; в газах и жидкостях распространяются только продольные волны.
03Длина волны λ — расстояние, на которое возмущение распространяется за один период: λ = vT, а скорость волны v = λν.
04Чтобы найти длину волны, скорость волны делят на частоту: λ = v / ν.
05Период и частота волны равны периоду и частоте колебаний источника, а скорость волны зависит от плотности и упругих свойств среды.
06Скорость распространения волны и скорость колебаний частиц среды — разные величины.
Тест · 10 вопросовОдин правильный ответ в каждом вопросе

Сначала изучи модель и конспект. За каждый верный ответ — 1 балл, максимум — 10. После проверки откроются пояснения.

1. Что называется механической волной?
2. Может ли механическая волна распространяться в вакууме?
3. Какая волна называется продольной?
4. Какие упругие волны распространяются в жидкостях и газах?
5. Что переносит бегущая механическая волна?
6. Что называют длиной волны?
7. Длина волны 15 м, период колебаний 0,20 с. Чему равна скорость волны?
8. Неподвижный наблюдатель за 20 с насчитал 8 гребней волн, прошедших мимо него. Чему равен период колебаний частиц?
9. Эхолот траулера принял отражённый от косяка рыбы сигнал через 0,90 с после отправки. Скорость звука в воде 1,4 · 10³ м/с. На каком расстоянии косяк?
10. Какие волны распространяются в стали быстрее?

↑
