§ 27. Наклонная плоскость. «Золотое правило механики». Коэффициент полезного действия механизма

Наклонная плоскость, как рычаг и блок, даёт выигрыш в силе. А можно ли с помощью механизма выиграть в работе и почему КПД всегда меньше 100 %?

Объясняющая модельСхемы и примеры10 вопросов с разбором
Главный вопрос

Грузчик закатывает тяжёлый контейнер по наклонной плоскости с силой, гораздо меньшей веса контейнера. Почему же он не выигрывает в работе?

Наблюдаем и объясняем

Наклонная плоскость: выигрыш в силе и КПД

Меняй массу груза, отношение длины плоскости к её высоте и КПД. Сравни силу F с силой тяжести Fт, а совершённую работу — с полезной.

10 кг
4
80 %

Высота h = 1 м, поэтому длина l в метрах равна отношению l/h; g = 10 м/с². Груз перемещают равномерно, сила F направлена вдоль плоскости. η = 100 % — плоскость без трения; меньший КПД означает потери на трение.

01

Наклонная плоскость

Наклонная плоскость — ещё один простой механизм. Она служит основой пандусов, эскалаторов, конвейеров. Грузчик закатывает тяжёлый контейнер в кузов по наклонной плоскости и прикладывает силу, гораздо меньшую, чем вес контейнера.

Опыт: брусок массой m с помощью динамометра равномерно тянут вверх по наклонной плоскости длиной l = AB и высотой h = BC, сила F направлена вдоль плоскости. Динамометр показывает силу F, меньшую силы тяжести бруска Fт = mg. Кроме силы F и силы тяжести Fт на брусок действует сила реакции плоскости N (без трения она перпендикулярна плоскости). Разложив силу тяжести на две составляющие и сравнив треугольник сил с треугольником ABC, получают: Fт / F = l / h.

Чем меньше угол наклона α плоскости к горизонту, тем больше отношение l / h и выигрыш в силе: санки или багажную тележку легче тянуть по пологому склону, чем по крутому. Трение уменьшает выигрыш в силе, поэтому детали смазывают, скольжение заменяют качением, применяют «магнитные подушки». Для любознательных: идея наклонной плоскости заложена в клине (например, в топоре) и в винте: винтовом домкрате, болте, шурупе.

Выигрыш в силе

Fт / F = l / h

Сила тяжести

Fт = mg

Пологий склон

меньше α → больше l / h → меньше F

Наклонная плоскость без трения даёт выигрыш в силе во столько раз, во сколько её длина больше высоты.

Винт и болт — та же наклонная плоскость. Почему же гайка сама не откручивается?

Мешает трение в резьбе. Оно затрудняет завинчивание, но не даёт резьбовому соединению самопроизвольно ослабнуть — здесь трение приносит пользу.

02

«Золотое правило механики»

Рассмотрим работу простых механизмов, пока не учитывая трение. Для наклонной плоскости полезная работа — работа по подъёму груза на высоту h: Aпол = Fт · h. Совершённая работа приложенной силы F на пути l: Aсов = F · l. Из равенства Fт / F = l / h следует Fт · h = F · l, то есть Aпол = Aсов. Наклонная плоскость не даёт выигрыша в работе.

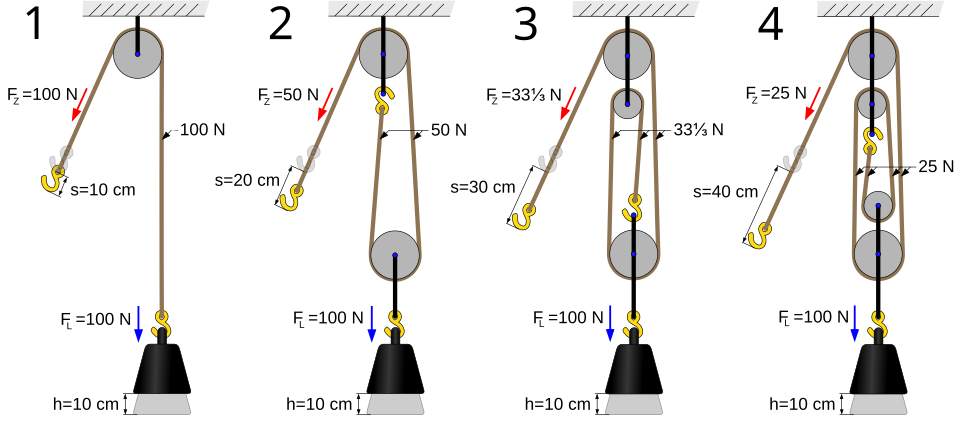

У неподвижного блока равны и модули сил, и пройденные пути — выигрыша в работе нет. Подвижный блок даёт выигрыш в силе, близкий к двум, и двукратный проигрыш в пути — работа та же. Не даёт выигрыша в работе и рычаг. Если с помощью простого механизма выигрывают в силе, то по меньшей мере во столько же раз проигрывают в пути. Любой сложный механизм сводится к сочетанию простых, поэтому ни один механизм не даёт выигрыша в работе. Это утверждение называют «золотым правилом механики».

Наклонная плоскость

Сила меньше в l / h раз, путь больше в l / h раз: F · l = Fт · h

Подвижный блок

Сила почти вдвое меньше, путь вдвое больше: F · 2h ≈ Fт · h

Ни один механизм не даёт выигрыша в работе: во сколько раз выигрывают в силе, во столько раз проигрывают в пути.

Учебник предлагает доказать самостоятельно: рычаг тоже не даёт выигрыша в работе. Как это сделать?

В равновесии F₁ · l₁ = F₂ · l₂: сила больше там, где плечо короче. При повороте рычага его концы проходят пути, пропорциональные плечам: s₁ / s₂ = l₁ / l₂. Значит, F₁ · s₁ = F₂ · s₂ — работы на обоих концах равны.

Эскалаторы минского метро

Эскалаторы станции «Юбилейная площадь» в Минске. В основе эскалатора — наклонная плоскость: ступени поднимают пассажиров на высоту h, двигаясь вдоль длинного наклонного пути.

БелТА · CC BY 3.0 · Источник. Без изменений.

Топор раскалывает полено

Топор — разновидность клина, в котором заложена идея наклонной плоскости. Узкое лезвие расходится в стороны с силой, намного большей силы удара, и раскалывает древесину.

Fir0002 · CC BY-SA 3.0 · Источник. Без изменений.

03

Коэффициент полезного действия

Выиграть в работе нельзя, а проиграть — можно. Причина — сила трения. Есть и другие потери, например работа по подъёму самого механизма (подвижного блока, рычага). Поэтому совершённая работа всегда больше полезной: Aсов > Aпол.

Отношение Aпол / Aсов называется коэффициентом полезного действия (КПД). КПД, выраженный в процентах: η = Aпол / Aсов · 100 %. Так как совершённая работа всегда больше полезной, КПД механизма всегда меньше 100 %. Чтобы увеличить КПД, уменьшают «бесполезную» работу — прежде всего работу по преодолению сил трения.

Машина, которая имела бы η = 100 % или более, называется вечным двигателем. Весь опыт науки и техники говорит о том, что вечный двигатель неосуществим, хотя попытки его изобрести не прекращаются до сих пор.

Полезная и совершённая работа, КПД
ВеличинаСмысл
Полезная работа AполРабота, ради которой используют механизм; при подъёме груза Aпол = Fт · h = mgh
Совершённая работа AсовРабота приложенной силы: Aсов = F · s (у наклонной плоскости s = l)
Потери Aсов − AполРабота против сил трения и по подъёму частей самого механизма
КПД ηη = Aпол / Aсов · 100 %; всегда меньше 100 %

Из-за силы трения и других потерь КПД любого механизма меньше 100 %.

Изобретатель предлагает колесо с грузами на откидных стержнях: с одной стороны грузы дальше от оси, поэтому колесо якобы будет вращаться само. Чего он не учёл?

С той стороны, где грузы дальше от оси, их меньше; с другой стороны грузов больше, хотя плечи короче. Моменты сил тяжести уравновешиваются, и колесо остановится. Трение к тому же отнимает энергию: без внешнего источника работы вечного вращения не будет.

04

Пример: КПД подвижного блока

Задача из учебника. С помощью подвижного блока ведро песка массой m = 20 кг поднимают на высоту h = 4,0 м, прикладывая к канату силу F = 110 Н. Определите совершённую работу и КПД блока (g = 10 м/с²).

Подвижный блок даёт проигрыш в пути в 2 раза: s = 2h = 8,0 м. Совершённая работа Aсов = F · s = 2Fh = 2 · 110 Н · 4,0 м = 880 Дж = 0,88 кДж. Полезная работа Aпол = mgh = 20 кг · 10 м/с² · 4,0 м = 800 Дж. КПД η = Aпол / Aсов · 100 % = mg / (2F) · 100 % = 200 Н : 220 Н · 100 % ≈ 91 %. Ответ: Aсов = 0,88 кДж; η = 91 %.

1. Путь силы

s = 2h = 8,0 м

2. Работы

Aсов = F · s = 880 Дж; Aпол = mgh = 800 Дж

3. КПД

η = 800 Дж : 880 Дж · 100 % ≈ 91 %

При расчёте КПД берут путь приложенной силы: у подвижного блока он вдвое больше высоты подъёма груза.

Нужна ли высота подъёма, чтобы найти КПД этого блока?

Нет: η = mgh / (2Fh) · 100 % = mg / (2F) · 100 %, высота сокращается. Для неподвижного блока так же: η = mg / F · 100 %.

Тренажёр

Полезная или совершённая работа?

Определи, какая работа описана на карточке — полезная или совершённая, а в задачах выбери верный ответ.

Думаем как физики

Разберите ситуацию

Экспериментальное задание учебника: как оценить КПД доски, наклонённой под углом 30° к горизонту? Что нужно измерить и как посчитать?

Сверить рассуждение

Линейкой измеряют длину доски l и высоту h её верхнего конца (при угле 30° h = l / 2). Динамометром измеряют силу тяжести бруска Fт и силу F, с которой брусок равномерно тянут вверх вдоль доски. Тогда η = Fт · h / (F · l) · 100 %. Например, Fт = 2,0 Н, F = 1,4 Н, l = 0,80 м, h = 0,40 м: η = 0,80 Дж : 1,12 Дж · 100 % ≈ 71 %.

Мешок цемента массой 40 кг поднимают подвижным блоком на высоту 12 м с постоянной скоростью 0,40 м/с, прикладывая силу 250 Н. Найдите КПД блока и развиваемую мощность (g = 10 м/с²).

Сверить рассуждение

Конец верёвки проходит s = 2h = 24 м. Aпол = mgh = 40 кг · 10 м/с² · 12 м = 4800 Дж, Aсов = F · s = 250 Н · 24 м = 6000 Дж, η = 4800 : 6000 · 100 % = 80 %. Время подъёма t = 12 м : 0,40 м/с = 30 с, мощность P = Aсов : t = 6000 Дж : 30 с = 200 Вт.

Почему дороги в горы прокладывают серпантином — зигзагами по склону, а не напрямую вверх?

Сверить рассуждение

Серпантин — это длинная пологая наклонная плоскость. При той же высоте подъёма путь l намного больше, поэтому сила тяги, нужная машине, меньше примерно в l / h раз — колёса не буксуют, двигатель справляется. Выигрыша в работе нет: работа по подъёму та же, Fт · h, а из-за трения и потерь совершённая работа даже больше.

Соберём главное

Шесть выводов

01Наклонная плоскость без трения даёт выигрыш в силе во столько раз, во сколько её длина больше высоты.
02Ни один механизм не даёт выигрыша в работе: во сколько раз выигрывают в силе, во столько раз проигрывают в пути.
03Из-за силы трения и других потерь КПД любого механизма меньше 100 %.
04При расчёте КПД берут путь приложенной силы: у подвижного блока он вдвое больше высоты подъёма груза.
05Полезная работа при подъёме груза Aпол = Fт · h = mgh, совершённая — Aсов = F · s, КПД η = Aпол / Aсов · 100 %.
06Чтобы повысить КПД, уменьшают трение: смазывают детали, заменяют скольжение качением. Вечный двигатель неосуществим.
Тест · 10 вопросовОдин правильный ответ в каждом вопросе

Сначала изучи модель и конспект. За каждый верный ответ — 1 балл, максимум — 10. После проверки откроются пояснения.

1. Чему равен выигрыш в силе, который даёт наклонная плоскость при отсутствии трения?
2. Ящик с силой тяжести Fт = 600 Н равномерно втаскивают по наклонной плоскости длиной l = 3,0 м на высоту h = 1,0 м. Какую силу вдоль плоскости нужно приложить, если трения нет?
3. Высоту наклонной плоскости оставили прежней, а угол её наклона к горизонту уменьшили. Как изменится выигрыш в силе (без трения)?
4. Как формулируется «золотое правило механики»?
5. Груз поднимают по наклонной плоскости длиной l на высоту h, прикладывая силу F вдоль плоскости. По какой формуле находят полезную работу?
6. Почему совершённая работа всегда больше полезной?
7. Сейф массой m = 220 кг вкатывают в кузов на высоту h = 1,5 м по доске длиной l = 3,0 м, прикладывая вдоль доски силу F = 1,5 кН. Чему равен КПД доски (g = 10 м/с²)?
8. Груз массой 2,0 кг поднимают подвижным блоком на высоту 0,40 м, прикладывая к верёвке силу 12,5 Н. Чему равна совершённая работа?
9. Может ли КПД реального механизма быть равным 100 % или больше?
10. Как повысить КПД наклонной плоскости, по которой втаскивают ящик?
