§ 30. Плавание судов. Воздухоплавание

На использовании силы Архимеда основано плавание плотов, лодок, кораблей, а также воздухоплавание. Чем воздухоплавание отличается от полётов птиц, самолётов, ракет?

Объясняющая модельСхемы и примеры10 вопросов с разбором
Главный вопрос

Стальной корабль и подводная лодка сделаны из материалов плотнее воды. При каком условии они плавают и как воздушный шар поднимает груз?

Наблюдаем и объясняем

Осадка судна и грузоподъёмность

Нагружай баржу и меняй воду — речную или морскую. Следи за осадкой и за тем, где оказывается ватерлиния.

600 т

Баржа-«коробка»: масса без груза m = 500 т, площадь дна S = 50 м · 10 м = 500 м², высота борта 4 м, ватерлиния — на высоте 3 м (предельная осадка). При плавании FА = Fт, поэтому ρж · S · h = m + mгр и осадка h = (m + mгр) / (ρж · S). Длины стрелок сил условны.

01

Средняя плотность. Условие плавания судов

Однородное тело из вещества плотностью ρт не тонет в жидкости плотностью ρж, если ρт < ρж (§ 29). Корабль, подводная лодка, катер состоят из материалов разной плотности. Для них условие то же, только берут среднюю плотность тела: ⟨ρт⟩ < ρж. Её рассчитывают так же, как плотность вещества: ⟨ρт⟩ = mт / Vт. Слепим из пластилина шар с воздушной полостью — его средняя плотность станет меньше плотности пластилина: ⟨ρш⟩ < ρпл. Заполним полость свинцовой дробью — станет ⟨ρш⟩ > ρпл.

Корабли, паромы, яхты конструируют так, чтобы их средняя плотность была меньше плотности воды: в корпусе делают водонепроницаемые отсеки, заполненные воздухом. Подводная лодка может «управлять» своей средней плотностью. Чтобы уйти под воду, её балластные отсеки через кингстоны заполняют водой — масса лодки растёт, ⟨ρт⟩ увеличивается. Чтобы всплыть, воду из отсеков вытесняют сжатым воздухом — ⟨ρт⟩ уменьшается.

Брусок пластилина

Сплошное вещество: ⟨ρ⟩ = ρпл > ρв — тонет

Шар с воздушной полостью

Объём больше при той же массе: ⟨ρш⟩ < ρпл

Полость с дробью

Масса больше при том же объёме: ⟨ρш⟩ > ρпл

Тело из материалов разной плотности плавает, если его средняя плотность меньше плотности жидкости: ⟨ρт⟩ < ρж.

Почему судно с пробоиной в корпусе может затонуть?

Вода заполняет отсеки, где был воздух: масса судна растёт при том же объёме корпуса. Когда средняя плотность становится больше плотности воды, судно тонет. Поэтому корпус делят на отдельные водонепроницаемые отсеки.

02

Ватерлиния, водоизмещение, грузоподъёмность

Чем больше груз, тем глубже погружается судно. Наибольшую глубину безопасного погружения называют предельной осадкой. Её уровень отмечают на борту красной линией — ватерлинией. Масса воды mв, вытесненной погружённым до ватерлинии судном, называется водоизмещением судна. Знаменитый «Титаник» имел водоизмещение около 50 тысяч тонн.

Без груза осадка меньше предельной, а с наибольшим допустимым грузом — равна ей. Поэтому масса судна без груза m меньше водоизмещения mв. Разность mв − m = mгр, равная массе наибольшего допустимого груза, называется грузоподъёмностью судна. Крупнейшие в истории морские танкеры имели грузоподъёмность больше 500 000 т. Пример из учебника: льдина площадью S = 5,0 м², на неё ложится морской котик массой m = 100 кг. Добавочная сила Архимеда равна весу котика: ρж·g·S·Δh = mg, отсюда Δh = m / (ρж·S) = 100 кг : (1000 кг/м³ · 5,0 м²) = 0,02 м = 2 см.

Водоизмещение

mв = ρж · Vпогр (судно погружено до ватерлинии)

Грузоподъёмность

mгр = mв − m

Добавили груз Δm

осадка выросла на Δh = Δm / (ρж · S), если борта вертикальные (S — площадь ватерлинии)

Водоизмещение — масса воды, вытесненной судном, погружённым до ватерлинии; грузоподъёмность mгр = mв − m.

Почему нельзя загружать судно так, чтобы ватерлиния ушла под воду?

Тогда осадка больше предельной: над водой остаётся слишком низкий борт, волна может захлестнуть палубу и залить отсеки. Судно потеряет запас плавучести и может затонуть.

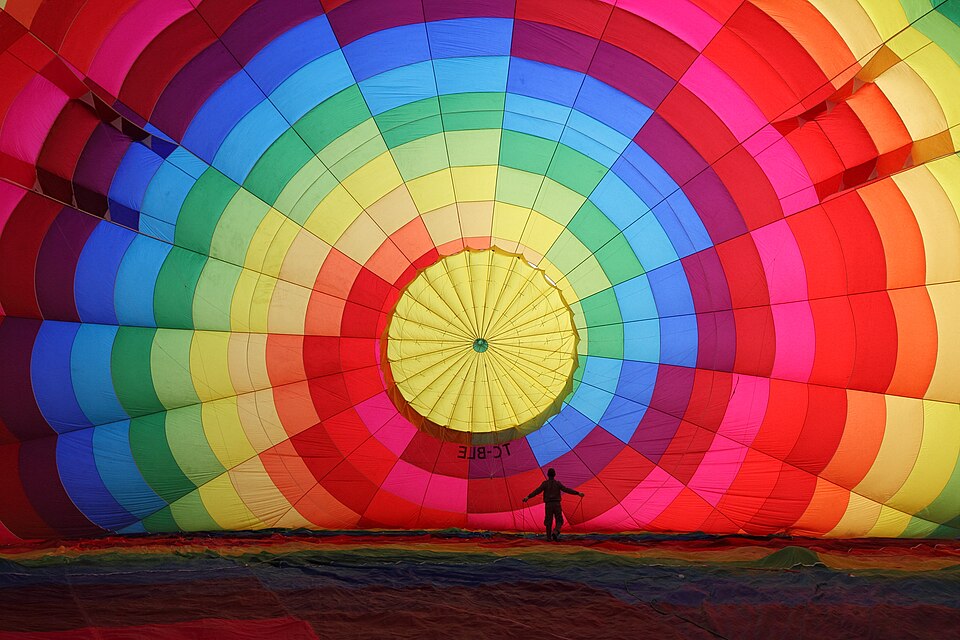

Тепловой воздушный шар перед полётом

Горелка нагревает воздух в оболочке, часть воздуха выходит. Средняя плотность шара становится меньше плотности наружного воздуха — и сила Архимеда поднимает его.

Benh LIEU SONG (Flickr) · CC BY-SA 3.0 · Источник. Без изменений.

Грузовая марка и шкала осадки на борту судна

Цифры с буквой M — осадка в метрах. Круг с чертой и «гребёнка» отмечают предельную осадку. Судно без груза: вода намного ниже отметок, осадка меньше предельной.

Keld Gydum · CC BY-SA 2.5 DK · Источник фотографии.

03

Воздухоплавание: шары и дирижабли

В авиации для полёта используют аппараты тяжелее воздуха — самолёты, вертолёты: их держит в воздухе крыло или винт, обтекаемые потоком воздуха. Воздухоплавание — полёт на аппаратах легче воздуха: воздушных шарах, дирижаблях. Как и плавание судов, оно основано на силе Архимеда.

Первые воздушные шары поднимали тёплым воздухом: воздух в оболочке нагревался, расширялся, часть его выходила, и средняя плотность шара становилась меньше плотности наружного воздуха. Высоко такие шары подняться не могли. Современные шары наполняют гелием — выталкивающей силы хватает, чтобы шар с грузом поднялся в стратосферу. Шары для небольших высот называют аэростатами, для больших (более 11 км) — стратостатами; аппараты, использующие ещё и силу тяги двигателей с пропеллерами, — дирижаблями.

Аппараты воздухоплавания
АппаратЧто его поднимаетПрименение
Тепловой воздушный шарНагретый воздух: средняя плотность шара меньше плотности наружного воздухаПервые полёты; сегодня — полёты для развлечения
АэростатШар с гелием (плотность гелия примерно в 7 раз меньше плотности воздуха)Подъём на сравнительно небольшие высоты
СтратостатГелиевый шар, поднимающийся в стратосферу — выше 11 кмПолёты на большие высоты
Шар-зондНебольшой шар с датчикамиМетеорология: температура, давление, загрязнённость атмосферы
ДирижабльСила Архимеда и сила тяги двигателей с пропеллерамиПеревозка крупногабаритных грузов

Воздухоплавание — полёт на аппаратах легче воздуха (воздушные шары, дирижабли); как и плавание судов, оно основано на силе Архимеда.

Может ли воздушный шар подняться над Луной?

Нет. У Луны нет атмосферы, значит, нет и выталкивающей силы газа: сила Архимеда возникает, только если тело погружено в жидкость или газ. Самолёт там тоже не полетит — крылу нужен воздух.

04

Подъёмная сила воздушного шара

На шар действуют сила Архимеда FА = ρвозд · g · V, направленная вверх, и сила тяжести Fт ненагруженного шара (оболочки, газа внутри, корзины), направленная вниз. Разность между силой Архимеда и силой тяжести ненагруженного воздушного шара равна весу груза, который шар может поднять, т. е. его подъёмной силе. Пример: гелиевый шар объёмом V = 100 м³, ρвозд = 1,29 кг/м³, g = 10 Н/кг. FА = 1,29 кг/м³ · 10 Н/кг · 100 м³ = 1290 Н. Масса гелия 0,18 кг/м³ · 100 м³ = 18 кг, оболочки и корзины — 50 кг, Fт = 68 кг · 10 Н/кг = 680 Н. Подъёмная сила F = 1290 Н − 680 Н = 610 Н: шар поднимет груз массой до 61 кг.

Почему шары заполняют не водородом — самым лёгким из газов, а гелием? Водород, в отличие от гелия, образует с воздухом крайне взрывоопасную смесь. Человек освоил воздушный и водный океаны, используя законы физики. Воздух и вода необходимы для жизни всего живого, поэтому осваивать их надо экологически грамотно, не причиняя вреда.

Сила Архимеда

FА = ρвозд · g · V — вверх

Сила тяжести шара

Fт — оболочка, газ, корзина, без груза — вниз

Подъёмная сила

F = FА − Fт = вес груза, который шар может поднять

Подъёмная сила воздушного шара равна разности силы Архимеда и силы тяжести ненагруженного шара — это вес груза, который шар может поднять.

Подъёмная сила воздушного шара F = 2,5 кН. Что это значит?

Сила Архимеда на 2,5 кН больше силы тяжести ненагруженного шара. Значит, шар может поднять груз весом до 2,5 кН, то есть массой до 250 кг (g = 10 Н/кг).

Тренажёр

Глубже или мельче? Осадка судна

Реши, как изменится осадка судна в описанном случае, а в задачах выбери верный ответ.

Думаем как физики

Разберите ситуацию

Два судна одинаковых размеров и формы. Можно ли, сравнив положение их ватерлиний, судить об их водоизмещении? А о грузоподъёмности?

Сверить рассуждение

О водоизмещении — да: ватерлиния показывает предельную осадку, и чем она выше, тем больше объём подводной части и масса вытесненной воды mв. О грузоподъёмности — нет: mгр = mв − m, а масса судов без груза m может быть разной. У более тяжёлого судна при том же водоизмещении грузоподъёмность меньше.

Почему воздухоплаватели, чтобы подняться выше, сбрасывают с воздушного шара балласт — мешки с песком?

Сверить рассуждение

С высотой воздух становится всё менее плотным, и сила Архимеда FА = ρвозд · g · V уменьшается. На какой-то высоте она сравнивается с силой тяжести шара, и подъём прекращается. Сбросив балласт, уменьшают силу тяжести — сила Архимеда снова её превышает, и шар поднимается выше.

Плотность льда 900 кг/м³, воды — 1000 кг/м³. Докажите, что подводная часть айсберга составляет 90 % его объёма.

Сверить рассуждение

Айсберг плавает, значит, сила Архимеда равна силе тяжести: ρв · g · Vпогр = ρл · g · V. Отсюда Vпогр / V = ρл / ρв = 900 кг/м³ : 1000 кг/м³ = 0,9 = 90 %. Над водой остаётся лишь десятая часть айсберга — поэтому айсберги так опасны для судов.

Соберём главное

Шесть выводов

01Тело из материалов разной плотности плавает, если его средняя плотность меньше плотности жидкости: ⟨ρт⟩ < ρж.
02Водоизмещение — масса воды, вытесненной судном, погружённым до ватерлинии; грузоподъёмность mгр = mв − m.
03Воздухоплавание — полёт на аппаратах легче воздуха (воздушные шары, дирижабли); как и плавание судов, оно основано на силе Архимеда.
04Подъёмная сила воздушного шара равна разности силы Архимеда и силы тяжести ненагруженного шара — это вес груза, который шар может поднять.
05Подводная лодка погружается, заполняя балластные отсеки водой, и всплывает, вытесняя воду сжатым воздухом.
06Летательные шары наполняют гелием, а не водородом: водород образует с воздухом взрывоопасную смесь.
Тест · 10 вопросовОдин правильный ответ в каждом вопросе

Сначала изучи модель и конспект. За каждый верный ответ — 1 балл, максимум — 10. После проверки откроются пояснения.

1. Корабль, паром, подводная лодка сделаны из материалов разной плотности. Такое тело плавает в воде, если…
2. Из куска пластилина слепили шар с воздушной полостью внутри. Как средняя плотность шара ⟨ρш⟩ связана с плотностью пластилина ρпл?
3. Что делают, чтобы подводная лодка ушла под воду?
4. Что такое ватерлиния?
5. Водоизмещение судна — это…
6. Объём части катера, погружённой до ватерлинии, V = 15 м³, вода пресная (ρж = 1000 кг/м³). Водоизмещение катера…
7. Водоизмещение речного сухогруза 1200 т, масса судна без груза 450 т. Его грузоподъёмность…
8. Подъёмная сила воздушного шара равна…
9. Почему летательные шары наполняют гелием, а не водородом — самым лёгким из газов?
10. Льдина площадью S = 4,0 м² плавает в пресной воде. На сколько глубже она погрузится, если на неё встанет рыбак массой m = 60 кг?

↑
